VÉHICULE ÉLECTRIQUE : charge

  • 1
  • 2
  • 3
  • 4
  • 5

Pour toutes les questions relatives aux équipements nécessaires à la charge, consultez un Représentant de la marque.

Recommandations importantes pour la charge de votre véhicule

Veuillez lire attentivement ces consignes. Le non-respect de ces consignes peut entraîner un risque d’incendie, de blessures graves ou de chocs électriques pouvant entraîner la mort.

Charge

Ne pas intervenir sur le véhicule lors de la charge (lavage, intervention dans le compartiment moteur...).

En cas de présence d’eau, de signes de corrosion ou d’éléments étrangers dans le connecteur du cordon de charge ou dans la prise de charge du véhicule, ne chargez pas le véhicule. Risque d’incendie.

Ne pas tenter de toucher les contacts du cordon, de la prise domestique ou de la prise de charge du véhicule, ni d’y introduire des objets.

Ne jamais brancher le cordon de charge sur un adaptateur, sur une prise multiple ou un prolongateur.

L’utilisation d’un groupe électrogène est interdite.

Ne pas démonter ou modifier la prise de charge du véhicule ou le cordon de charge. Risque d’incendie.

Ne pas modifier ou intervenir sur l’installation électrique pendant la charge.

Lors d’un choc même léger contre la trappe de charge ou le clapet, faites-les contrôler au plus vite par un Représentant de la marque.

Prenez soin du cordon : ne le piétinez pas, ne le plongez pas dans l’eau, ne tirez pas dessus, ne lui faites pas subir de choc...

Contrôlez régulièrement le bon état du cordon de charge.

En cas de dégradations du cordon de charge (corrosion, brunissement, coupure...) ou du boîtier, ne pas l’utiliser. Adressez-vous à un Représentant de la marque pour son remplacement.

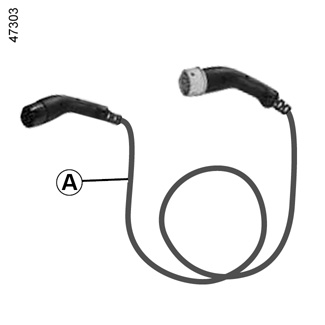

Cordon de charge A

Ce cordon, spécifique à votre véhicule, pour boîtier mural spécifique ou borne publique permet la charge en usage standard de la batterie de traction.

Il est recommandé d’utiliser en priorité un cordon de charge permettant une charge en usage standard de la batterie de traction.

Chaque cordon de charge est rangé dans le coffre du véhicule.

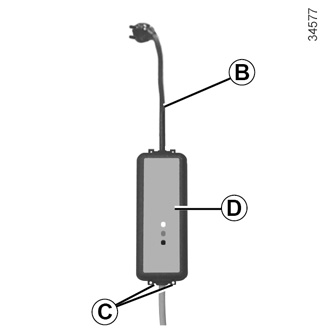

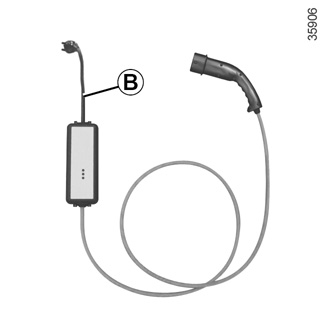

Cordon de charge B

Ce cordon permet la charge :

- en usage standard, sur une prise dédiée (charge en 14 A/16 A) au véhicule ;

- en usage d’appoint, sur une prise domestique (charge en 8 A), par exemple lorsque vous n’êtes pas chez vous.

Dans tous les cas, les prises utilisées doivent être installées conformément aux instructions indiquées dans la notice d’utilisation fournie avec le cordon de charge B.

Dans tous les cas, pour le fonctionnement, lisez attentivement la notice d’utilisation du cordon de charge B.

Ne laissez jamais le boîtier suspendu par le cordon. Utilisez les emplacements C pour l’accrocher.

Si un dysfonctionnement apparaît durant la charge (allumage du témoin rouge du boîtier D), arrêtez immédiatement la charge. Reportez-vous à la notice d’utilisation du cordon.

Recommandations importantes pour la charge de votre véhicule

Veuillez lire attentivement ces consignes. Le non-respect de ces consignes peut entraîner un risque d’incendie, de blessures graves ou de chocs électriques pouvant entraîner la mort.

Choix du cordon de charge

Les cordons de charge standard fournis avec le véhicule ont été développés spécifiquement pour ce véhicule. Ils sont conçus pour vous protéger contre les risques de choc électrique pouvant entraîner la mort ou un risque d’incendie.

N'utilisez pas les cordons de charge de vos anciens véhicules, ils ne sont pas adaptés.

Pour votre sécurité, l’utilisation d’un cordon de charge non prescrit par le constructeur est strictement interdite. Le non-respect de cette prescription peut entraîner des risques d’incendie ou de choc électrique pouvant entraîner la mort. Pour le choix d’un cordon de charge adapté à votre véhicule, veuillez consulter un Représentant de la marque.

Installations

Pour une charge en usage standard

- Utilisation du cordon de charge A

Faites installer un boîtier mural spécifique par un professionnel qualifié.

- Utilisation du cordon de charge B

Faites installer impérativement la prise dédiée aux véhicules électriques (charge en 14 A / 16 A) par un professionnel qualifié. Lisez attentivement la notice livrée avec ce produit.

Pour une charge en usage d’appoint (cordon de charge B)

Avec prise domestique (charge en 10 A)

Faites vérifier par un professionnel que chaque prise sur laquelle vous allez raccorder le cordon de charge est bien conforme aux standards et aux réglementations en vigueur relatives aux pays.

Lisez attentivement la notice d’utilisation livrée avec le cordon de charge pour connaître les précautions d’usage du produit et les caractéristiques techniques requises pour l’installation électrique de la prise.

Représentation des types de charges conformes aux normes européennes

Courant alternatif (AC)

Lorsque l’information est présente sur la trappe de charge du véhicule, respectez les consignes ci-dessous.

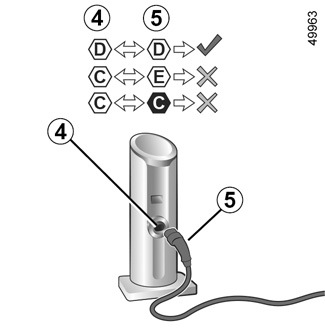

Avant de brancher un cordon de charge, assurez-vous que :

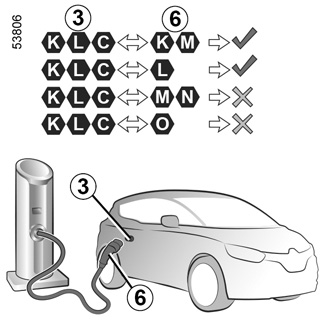

- la couleur et l’une des lettres de la prise d’accueil 4 correspondent à la couleur et à l’une des lettres de l’extrémité 5 du cordon ;

- la couleur et l’une des lettres de la prise d’accueil 3 correspondent à la couleur et à l’une des lettres de l’extrémité 6 du cordon.

Type de charge

Courant alternatif (AC)

Branchement

Borne de charge 4/Cordon de charge 5

Véhicule 3/Cordon de charge 6

Représentation des types de charges conformes aux normes européennes (pour tous les autres cas, consultez un Représentant de la marque).

Représentation des types de charges conformes aux normes européennes (suite)

Courant continu (DC)

Losrque l’information est présente sur la trappe de charge du véhicule, respectez les consignes ci-dessous.

Avant de brancher un cordon de charge, assurez-vous que la couleur et l’une des lettres de la prise d’accueil 3 correspondent à la couleur et à l’une des lettres de l’extrémité 6 du cordon de charge.

Type de charge

Courant continu (DC)

Branchement

Véhicule 1/Cordon de charge 3

Représentation des types de charges conformes aux normes européennes (pour tous les autres cas, consultez un Représentant de la marque).

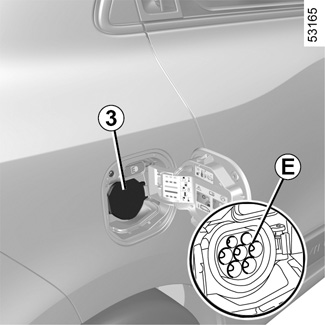

Prise de charge électrique 3

Nota : en cas d’enneigement, déblayez la neige dans la zone de la prise de charge du véhicule avant branchement ou débranchement. En effet, l’introduction de neige dans la prise peut bloquer l’insertion de la prise du cordon de charge.

Le véhicule dispose d'une prise de charge électrique située à l’arrière du véhicule. La prise E permet une charge jusqu’à 22 kW.

Précautions

Évitez de charger et de stationner votre véhicule dans des conditions extrêmes de température (chaud ou froid).

Lors de conditions extrêmes, la charge peut prendre plusieurs minutes avant de débuter (temps nécessaire au refroidissement ou au réchauffement de la batterie de traction).

Lorsque le véhicule reste stationné pendant plus de 7 jours à des températures inférieures à -25 °C environ, la charge de la batterie de traction peut devenir impossible.

Lorsque le véhicule reste stationné pendant plus de 3 mois avec un niveau de charge proche de zéro, la charge de la batterie peut devenir impossible.

Afin de préserver la durée de vie de votre batterie de traction, évitez de stationner votre véhicule pendant plus d’un mois avec un niveau de charge élevé, surtout pendant les périodes de forte chaleur.

Privilégiez la charge de la batterie de traction après roulage et/ou dans un lieu tempéré. Dans le cas contraire, la charge peut être plus longue ou impossible.

Conseils

- Par forte chaleur, privilégiez le stationnement et la recharge du véhicule dans un lieu ombragé/couvert.

- La charge est possible par temps de pluie ou de neige.

- L’activation du conditionnement d’air augmente la durée de charge.

En l'absence de protection de l'installation contre les surtensions, il est déconseillé de charger le véhicule par temps orageux (foudre...).

Recharge de la batterie de traction

Véhicule à l’arrêt et immobilisé, contact coupé :

- détachez le cordon de charge de la sangle 7 située dans le coffre de votre véhicule ;

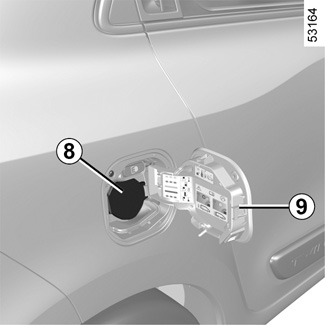

- ouvrez la trappe de charge 9 ;

- ouvrez le clapet 8 ;

- branchez l’extrémité du cordon à la source d’alimentation ;

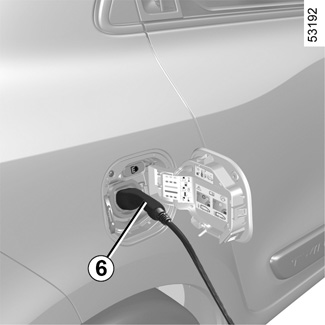

- saisissez la poignée 6 ;

- branchez le cordon au véhicule. Le témoin de charge 10 clignote en orange ;

- après avoir entendu un clic de verrouillage, assurez-vous du bon encliquetage du cordon de charge. Pour vérifier le verrouillage, tirez modérément sur la poignée 6.

Le cordon de charge est verrouillé automatiquement au véhicule. Ceci rend impossible le débranchement du cordon du véhicule.

Ne pas utiliser de prolongateur, de prise multiple ou d'adaptateur.

Risque d'incendie.

Il est impératif de bien dérouler le cordon de charge afin de limiter son échauffement.

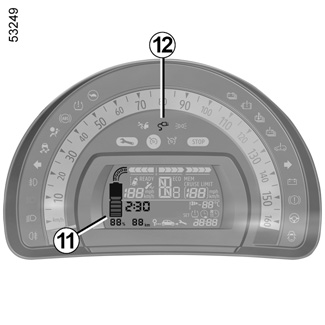

Au début de la charge, les informations suivantes apparaissent au tableau de bord :

- le niveau d’énergie sur le témoin batterie 11 ;

- le taux de remplissage de la batterie ;

- une estimation du temps de charge restant (à partir d’environ 95 % de la charge, le temps de charge restant n’est plus affiché) ;

- le témoin 12 indique que le véhicule est relié à une source d’alimentation ;

- l'autonomie de votre véhicule en fonction de la charge déjà présente.

L’affichage au tableau de bord s’éteint après plusieurs secondes. Il réapparaît au tableau de bord dès l’ouverture d’une des portes.

À la fin d’une charge complète, le témoin de charge 10 est fixe et vert.

Il n’est pas nécessaire d’attendre d’être sur la réserve pour recharger votre véhicule.

Anomalies de fonctionnement

Lorsque le témoin de charge 10 s’allume fixe et rouge, faites appel à un Représentant de la marque.

Le temps de charge de la batterie de traction dépend de la quantité d’énergie restante et de la puissance délivrée par la borne de charge. Il s’affiche au tableau de bord lors de la charge AFFICHEURS ET INDICATEURS.

En cas de problème, nous vous conseillons de le remplacer par un cordon identique à celui d’origine. Consultez un Représentant de la marque.

Précautions à prendre lors du débranchement de la prise

- Appuyez sur le bouton de déverrouillage des ouvrants de la télécommande à radiofréquence pour déverrouiller le cordon de charge du véhicule et arrêter la charge ;

- saisissez la poignée 6 ;

- débranchez le cordon de charge du véhicule ;

Respectez impérativement l’ordre des opérations de débranchement.

- fermez impérativement le clapet 8 ;

- fermez impérativement la trappe de charge 9 ;

- débranchez le cordon de la source d’alimentation ;

- attachez le cordon à l'aide de la sangle de rangement située dans le coffre de votre véhicule.

Nota : juste après une charge importante de la batterie de traction, le cordon peut être chaud, manipulez-le par les poignées.

Après appui sur le bouton de déverrouillage des ouvrants de la télécommande à radiofréquence, vous disposez de 60 secondes pour le débrancher avant qu’il se verrouille de nouveau et que la charge reprenne.

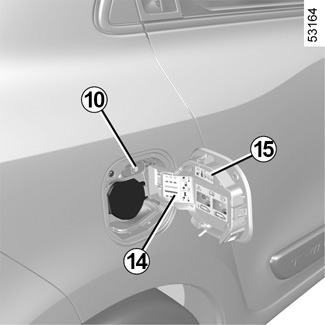

Étiquette 13

L’étiquette 13, située sur la trappe de charge vous rappelle les instructions sur l’ouverture et la fermeture de celle-ci :

- véhicule à l’arrêt, le clapet et la trappe de charge peuvent être ouverts ;

- véhicule en roulage, le clapet et la trappe de charge doivent être impérativement fermés ;

- ne pas laver la trappe de charge au jet haute pression ;

- ouvrir la trappe pour brancher le câble de recharge ;

- fermer la trappe une fois le câble débranché ;

- se brancher sur une prise domestique, une borne de charge délivrant une tension alternative ou une borne de charge rapide.

Pour ne pas perturber le système de surveillance de la charge, ne pas installer de bande antistatique sur le véhicule.

Étiquette 14

L’étiquette 14, située sur la trappe de charge vous rappelle le fonctionnement de la charge suivant l’état du témoin de charge 10 :

- clignote en orange : le cordon est branché au véhicule et le système procède à ses vérifications ;

- s’allume fixe en orange : la programmation de la charge est activée ;

- clignote en vert : la charge est en cours ;

- s’allume fixe en vert : le véhicule est chargé complètement ;

- clignote en rouge : anomalie de fonctionnement.

Étiquette 15

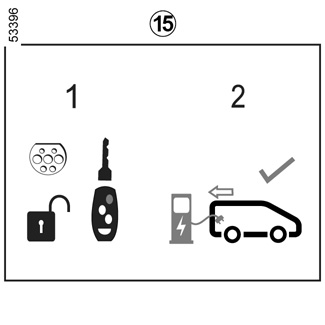

L’étiquette 15, située sur la trappe de charge vous rappelle qu’il est possible de déverrouiller le cordon de charge du véhicule en effectuant un appui long sur le bouton de déverrouillage des ouvrants de la télécommande.
