LUCI POSTERIORI E LATERALI: sostituzione delle lampadine

  • 1
  • 2
  • 3
  • 4
  • 5

Luci di stop e luci indicatori di direzione

- Dal bagagliaio, aprite il coperchio 1;

- allentate la vite 2;

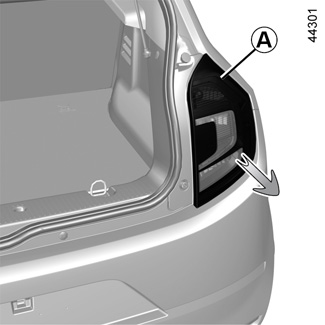

- dall’esterno, tirate il blocco luci verso di voi afferrandolo per il lato A;

- smontate il portalampada sbloccando i quattro fermi 3;

- sostituite la lampadina;

- rimontate il portalampada e spingete il gruppo luci a fondo fino al bloccaggio;

- verificate il corretto bloccaggio della luce;

- avvitate la vite 2 e chiudete il coperchio 1.

Le lampadine sono sotto pressione e possono scoppiare al momento della sostituzione.

Rischio di lesioni.

4 Luci di stop

Tipo di lampadina: P21/5W.

5 Luce di direzione

Tipo di lampadina: PY21W.

6 Luce di retromarcia

Tipo di lampadina: P21W.

7 Luce antinebbia

Tipo di lampadina: P21W.

Nota: a seconda del veicolo, le luci di retromarcia e antinebbia sono invertite.

Luce di posizione a LED 8

Consultate la Rete del marchio.

Terza luce di stop 9

Consultate la Rete del marchio.

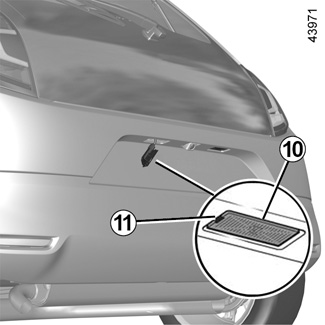

Luci targa

- Sganciate la luce 10 premendo la linguetta 11;

- togliete il coperchio della luce per accedere alla lampadina.

Tipo di lampadina: W5W.

Frecce laterali

Sganciare la freccia 12 con un attrezzo tipo cacciavite piatto.

Girate il portalampada di un quarto di giro ed estraete la lampadina.

Tipo di lampadina: W5W.

Sostituite la lampadina e rimontate la freccia.

Le lampadine sono sotto pressione e possono scoppiare al momento della sostituzione.

Rischio di lesioni.
