FRENO DI STAZIONAMENTO ASSISTITO
Operazione assistita
Serraggio del freno di stazionamento assistito
A veicolo fermo, è possibile utilizzare il freno di stazionamento assistito per immobilizzare il veicolo:

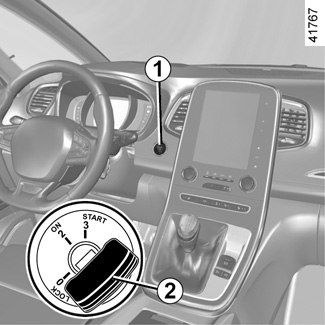

- premendo il pulsante di avviamento/spegnimento motore 1 o ruotando la chiave di accensione 2 (in posizione «ON» 2);
oppure
- se la cintura di sicurezza del conducente viene slacciata;
oppure
- all’apertura della porta del conducente;
oppure
- per i veicoli equipaggiati con cambio automatico, allo spostamento della leva in posizione P.
In tutti gli altri casi, ad esempio quando il motore viene spento o messo in stand-by mediante la funzione Stop and Start (consultate il paragrafo «Funzione Stop and Start» nella Sezione 2), il freno di stazionamento assistito non si inserisce automaticamente. Occorre allora utilizzare la modalità manuale.
In alcune versioni di modelli specifiche per determinati paesi, la funzione di applicazione della frenata assistita non è attivata. Consultate il paragrafo “Funzionamento manuale”.

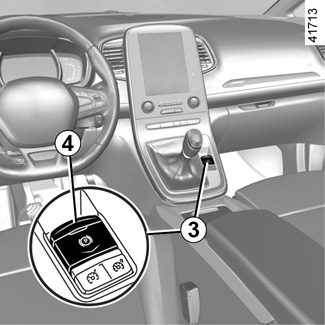

L’applicazione del freno di stazionamento assistito viene confermata dalla visualizzazione del messaggio «Freno staziona- mento tirato», dalla comparsa della spia } sul quadro della strumentazione e dall’accensione della spia 4 sul tasto 3.
In seguito all’arresto del motore, la spia 4 si spegne per alcuni minuti dopo l’inserimento del freno di stazionamento assistito e la spia } si spegne al bloccaggio del veicolo.
Funzionamento assistito (segue)
Nota: in alcune situazioni (guasto del freno di stazionamento assistito, rilascio manuale del freno di stazionamento, ecc.), si attiva un segnale acustico e sul quadro della strumentazione viene visualizzato il messaggio «Tirare freno stazionamento» per segnalare il disinserimento del freno di stazionamento assistito.
- con il motore acceso: all’apertura della porta conducente;
- con il motore spento (per esempio in caso di spegnimento del motore): all’apertura di una porta anteriore.
In tal caso, tirate poi rilasciate il tasto 3 per serrare il freno di stazionamento assistito.
Rilascio assistito del freno di stazionamento
Il disinserimento si verifica accelerando, all’avviamento del veicolo.
Funzionamento manuale
È possibile applicare manualmente il freno di stazionamento assistito.
Applicazione manuale

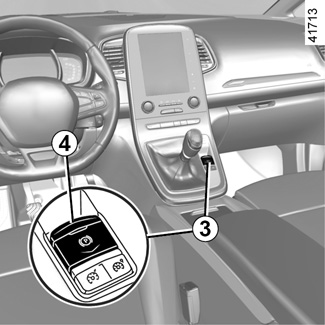

Tirate il tasto 3. La spia 4 e la spia } sul quadro della strumentazione si accendono.
Rilascio manuale del freno di stazionamento assistito
Premete l’interruttore 1 senza agire sui pedali oppure ruotate la chiave 2 in posizione “ON” 2 per inserire il contatto. Agire sul pedale del freno, quindi premere l’interruttore 3: la spia 4 sull’interruttore e la spia } sul quadro della strumentazione si spengono.
Spegnimento temporaneo
Per attivare manualmente il freno di stazionamento assistito (in caso di arresto a un semaforo rosso, di veicolo fermo con motore acceso, ecc.): tirare e rilasciare il contattore 3. Il disinserimento è automatico non appena si riavvia il veicolo.
Il freno di stazionamento assistito può essere utilizzato per immobilizzare il veicolo. Prima di scendere dal veicolo, verificate che il freno di stazionamento assistito sia effettivamente serrato. L’applicazione del freno di stazionamento è confermata dall’accensione della spia 3 sul tasto 4 e dalla spia } sul quadro della strumentazione fino al bloccaggio delle porte. A seconda del veicolo, sulla parte superiore del parabrezza è presente un adesivo che funge da promemoria.
Casi particolari
Per parcheggiare su un terreno in pendenza o con un rimorchio, ad esempio, tirate il tasto 3 per alcuni secondi al fine di ottenere il massimo sforzo frenante.
Sostare con freno di stazionamento assistito allentato (ad esempio per evitare il blocco del sistema a causa del gelo):
- innestare qualsiasi marcia o la posizione P: le ruote motrici saranno bloccate meccanicamente dall'albero di trasmissione;
- spegnere il motore premendo il pulsante di avviamento/spegnimento 1 o ruotando la chiave di accensione 2;
- slacciare la cintura di sicurezza del conducente;
- aprire la porta del conducente;
- rilasciare manualmente il freno di stazionamento elettronico (vedere le informazioni precedentemente fornite sul rilascio manuale del freno di stazionamento elettronico).
Per i veicoli dotati della funzione Stop and Start, con motore in stand-by, il freno di stazionamento assistito è azionato automaticamente se il conducente sgancia la cintura ed apre la porta conducente o si alza dal sedile.
Quando si parcheggia in pendenza in presenza di fango, neve o ghiaccio, è possibile che il veicolo si sposti. Girare le ruote in modo che il veicolo resti appoggiato su un oggetto robusto (marciapiede, e così via).
Il freno di stazionamento assistito può essere utilizzato per immobilizzare il veicolo. Prima di scendere dal veicolo, verificate che il freno di stazionamento assistito sia effettivamente serrato. L’applicazione del freno di stazionamento è confermata dall’accensione della spia 3 sul tasto 4 e dalla spia } sul quadro della strumentazione fino al bloccaggio delle porte. A seconda del veicolo, sulla parte superiore del parabrezza è presente un adesivo che funge da promemoria.
Se viene visualizzato il messaggio “Guasto elettrico PERICOLO” o “Controllare la batteria”, è necessario immobilizzare il veicolo selezionando la prima marcia (cambio manuale), posizione P (cambio automatico) o tirando il contattore 3 per circa 10 secondi. In caso di pendenza eccessiva, immobilizzate le ruote del veicolo.
Rischio di perdita di immobilizzazione del veicolo.
Rivolgetevi alla Rete del marchio.
Non uscite mai dal veicolo senza aver prima posizionato la leva del cambio su P e spento il motore. Altrimenti, il veicolo con motore acceso e marcia innestata potrebbe mettersi in movimento.
Rischio di incidente.
Versioni con cambio automatico
Con porta conducente aperta o chiusa male e motore acceso, per motivi di sicurezza, il disinserimento automatico è disattivato (al fine di evitare che il veicolo si metta automaticamente in movimento senza conducente). Il messaggio “Allentare a mano” appare sul quadro della strumentazione quando il conducente preme il pedale dell’acceleratore.
L’assenza di ritorni visivi o sonori indica un’anomalia del quadro della strumentazione. L’accensione di questa spia impone un arresto immediato compatibilmente con le condizioni del traffico. Verificate che il veicolo sia correttamente immobilizzato e rivolgetevi alla Rete del marchio.
anomalie di funzionamento
- In caso di anomalie, la spia © si accende sul quadro della strumentazione accompagnata dal messaggio “Freno stazionam. controllare” e in alcuni casi dalla spia }.
consultate rapidamente la Rete del marchio.
- In caso di guasto del freno di stazionamento assistito, la spia ® si accende, accompagnata dal messaggio “Guasto circuito freni”, da un segnale acustico e, in alcuni casi, dalla spia }.
Ciò impone un arresto immediato compatibilmente alle condizioni del traffico.
È pertanto tassativo immobilizzare il veicolo innestando la prima marcia (cambi meccanici) o la posizione P (cambio automatico). In caso di pendenza eccessiva, immobilizzate le ruote del veicolo.
