DISPLAY E INDICATORI

  • 1
  • 2
  • 3
  • 4
  • 5

Spia del minimo del livello dell’olio motore

All'avviamento del motore, il display sul quadro della strumentazione avvisa quando viene raggiunto il livello minimo di olio. LIVELLO DELL’OLIO MOTORE: informazioni generali.

Al primo avviso, è possibile eliminarlo premendo 1 "OK ".

Gli avvisi successivi scompaiono automaticamente entro 30 secondi circa.

Quadro della strumentazione con indicazioni in miglia

(possibilità di passare in km/h)

Veicoli non dotati di schermo multimediale

- A veicolo fermo, premere il tasto 2 tutte le volte necessarie per raggiungere la scheda 5;

- premere il comando 34 ripetutamente per accedere a "Impostazioni", quindi premere 1 «OK»;

- ripetere la stessa operazione per accedere a "CRUSCOTTO", quindi "Unità".

Veicoli dotati di schermo multimediale.

Consultare il libretto di istruzioni del sistema multimediale per informazioni su come selezionare l'unità di misura.

Nota: in entrambi i casi, dopo aver scollegato la batteria, il computer di bordo torna automaticamente all’unità di misura originaria.

Per tornare alla modalità precedente, rifate la stessa operazione.

Per maggiori informazioni, consultare le istruzioni multimediali.

Quadro della strumentazione A

Si accende all’inserimento del contatto. L’accensione di alcune spie è accompagnata da un messaggio.

A seconda del veicolo, potete personalizzare il quadro della strumentazione con un contenuto e con colori diversi a scelta.

Per i veicoli dotati di un display multimediale, consultare il libretto dell'equipaggiamento.

Per veicoli non dotati di schermo multimediale MENU DI PERSONALIZZAZIONE DELLE REGOLAZIONI DEL VEICOLO.

Indicatore di velocità 6

A seconda dello stile selezionato, il display varia.

Contagiri 7

(scala x 1000)

È visualizzato in modo diverso secondo la personalizzazione scelta sul quadro della strumentazione A seconda dello stile selezionato, potrebbe non essere visualizzato.

Allarme acustico di eccesso di velocità

A seconda del veicolo e dal paese di commercializzazione, la spia si accende e viene emesso un segnale acustico. Questo segnale acustico viene emesso non appena il veicolo supera i 120 km/h. Questa spia rimane accesa per tutto il tempo in cui il veicolo procede a una velocità superiore a 120 km/h.

Indicatore dello stile di guida 8 CONSIGLIO DI GUIDA, ECO GUIDA

Contachilometri generale della distanza percorsa 9 COMPUTER DI BORDO: parametri di viaggio

Computer di bordo 10 COMPUTER DI BORDO: informazioni generali

Autonomia prevedibile con il carburante residuo 11

Valore visualizzato dopo aver percorso 400 metri. COMPUTER DI BORDO: parametri di viaggio.

Informazioni multimediali 12

A seconda del veicolo, è possibile visualizzare le informazioni dalla schermata multimedia (bussola, telefono, navigazione, ecc.).

Per maggiori informazioni, consultare le istruzioni multimediali.

Indicatore della temperatura del liquido di raffreddamento 14

In normali condizioni di guida, l'indicatore 14 deve trovarsi prima della zona 13. Può avvicinarsi a questa zona in caso di utilizzo «intensivo». L'allarme scatta solo quando la spia ® si accende, accompagnata da un messaggio sul quadro della strumentazione e un segnale acustico.

Indicatore del livello di carburante 15

Se il livello è al minimo, la spia M integrata nell’indicatore è visualizzata in arancione unitamente a un segnale acustico. Affrettatevi a fare rifornimento.

Quadro della strumentazione B

Si accende all'inserimento del contatto. L’accensione di alcune spie è accompagnata da un messaggio.

A seconda del veicolo, potete personalizzare il quadro della strumentazione con un contenuto e con colori diversi a scelta.

Per i veicoli dotati di un display multimediale, consultare il libretto dell'equipaggiamento.

Per veicoli non dotati di schermo multimediale MENU DI PERSONALIZZAZIONE DELLE REGOLAZIONI DEL VEICOLO.

Indicatore della temperatura del liquido di raffreddamento 16

In normali condizioni di guida, l'indicatore 16 deve trovarsi prima della zona 17. Può avvicinarsi a questa zona in caso di utilizzo «intensivo». L'allarme scatta solo quando la spia ® si accende, accompagnata da un messaggio sul quadro della strumentazione e un segnale acustico.

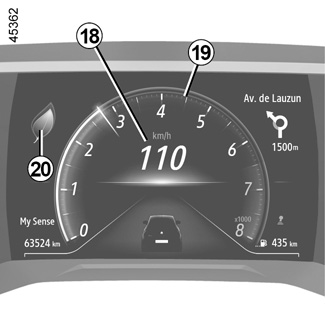

Indicatore di velocità 18

A seconda dello stile selezionato, il display varia.

Allarme acustico di eccesso di velocità

A seconda del veicolo e dal paese di commercializzazione, la spia si accende e viene emesso un segnale acustico. Questo suona non appena il veicolo supera i 120 km/h. La spia rimane accesa fino a quando la velocità del veicolo supera i 74 km/h (120 km/h).

Contagiri 19

(scala x 1000)

È visualizzato in modo diverso secondo la personalizzazione scelta sul quadro della strumentazione A seconda dello stile selezionato, potrebbe non essere visualizzato.

Indicatore dello stile di guida 20 CONSIGLIO DI GUIDA, ECO GUIDA.

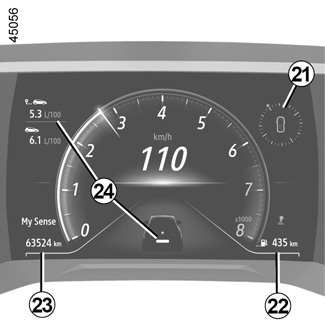

Informazioni multimediali 21

A seconda del veicolo, è possibile visualizzare le informazioni dalla schermata multimedia (bussola, telefono, navigazione, ecc.).

Per maggiori informazioni, consultare le istruzioni multimediali.

Autonomia prevedibile con il carburante residuo 22

Valore visualizzato dopo aver percorso 400 metri. COMPUTER DI BORDO: parametri di viaggio.

Contachilometri generale della distanza percorsa 23 COMPUTER DI BORDO: parametri di viaggio

Computer di bordo 24 COMPUTER DI BORDO: informazioni generali

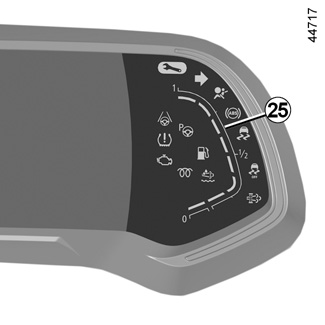

Indicatore del livello di carburante 25

Se il livello è al minimo, la spia M integrata nell’indicatore è visualizzata in arancione unitamente a un segnale acustico. Affrettatevi a fare rifornimento.

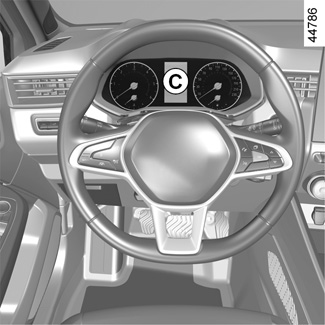

Quadro della strumentazione C

Si accende all'inserimento del contatto. L’accensione di alcune spie è accompagnata da un messaggio.

A seconda del veicolo, è possibile personalizzare il quadro della strumentazione con colori diversi a scelta.

Per i veicoli dotati di un sistema di navigazione, consultare le istruzioni dell'equipaggiamento.

Per i veicoli non dotati di un sistema di navigazione MENU DI PERSONALIZZAZIONE DELLE REGOLAZIONI DEL VEICOLO.

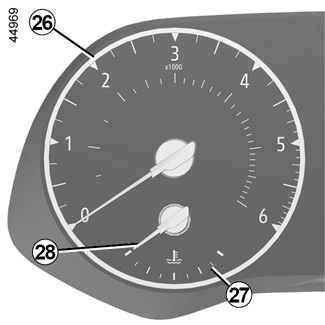

Contagiri 26

(scala x 1000)

Indicatore della temperatura del liquido di raffreddamento 28

In normali condizioni di guida, la spia 28 deve trovarsi prima della zona rossa 27. Può avvicinarsi a questa zona in caso di utilizzo «intensivo». L'allarme scatta solo quando la spia ® si accende, accompagnata da un messaggio sul quadro della strumentazione e un segnale acustico.

Computer di bordo 29

COMPUTER DI BORDO: informazioni generali

Autonomia prevedibile con il carburante residuo 30

Valore visualizzato dopo aver percorso 400 metri.

COMPUTER DI BORDO: parametri di viaggio

Contachilometri generale della distanza percorsa 31

COMPUTER DI BORDO: parametri di viaggio

Indicatore dello stile di guida 32 CONSIGLIO DI GUIDA, ECO GUIDA

Indicatore di velocità 33

Allarme acustico di eccesso di velocità

A seconda del veicolo e dal paese di commercializzazione, la spia si accende e viene emesso un segnale acustico. Questo suona non appena il veicolo supera i 120 km/h. La spia rimane accesa fino a quando la velocità del veicolo supera i 74 km/h (120 km/h).

Indicatore del livello di carburante 34

Se il livello è al minimo, la spia M integrata nell’indicatore è visualizzata in arancione unitamente a un segnale acustico. Affrettatevi a fare rifornimento.
