AIDE AU PARKING

  • 1
  • 2
  • 3
  • 4
  • 5

Principe de fonctionnement

Des détecteurs à ultrasons, implantés dans le bouclier du véhicule, « mesurent » la distance entre le véhicule et un obstacle.

Cette mesure se traduit par des signaux sonores dont la fréquence augmente avec le rapprochement de l’obstacle, jusqu’à devenir un son continu lorsque l’obstacle se situe à environ 20 ou 30 centimètres du véhicule.

Le système détecte des obstacles à l’avant, à l’arrière et sur les côtés du véhicule.

Le système d’aide au parking n’est activé que lorsque le véhicule roule à une vitesse inférieure à 10 km/h environ.

Le système d’aide au parking ne tient pas compte des systèmes d’attelage, de portage...

Particularités

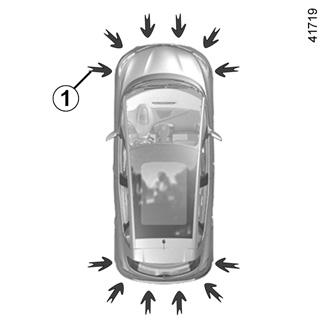

Veillez à ce que les détecteurs ultrasons indiqués par les flèches 1 ne soient pas occultés (saletés, boue, neige…).

Cette fonction est une aide supplémentaire à la conduite.

Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manoeuvres.

Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu’il n’y ait pas d’obstacles mobiles, trop petits ou trop fins (tels qu’un enfant, un animal, une poussette, un vélo, pierre, piquet…) dans la zone d’angle mort lors de la manoeuvre.

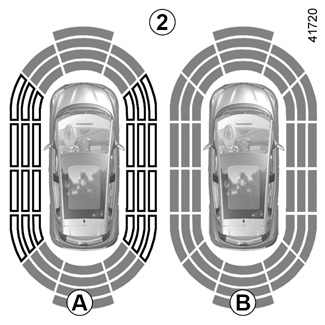

Nota : l’affichage 2 permet de visualiser l’environnement du véhicule en complétant les signaux sonores.

Il est nécessaire de parcourir quelques mètres avant que la détection latérale soit active.

Lorsque toutes les zones ont un fond grisé, l’ensemble du contour du véhicule est surveillé :

- A : analyse de l’environnement autour du véhicule en cours ;

- B : analyse de l’environnement autour du véhicule effectuée.

Fonctionnement

La plupart des objets se trouvant à proximité de l’avant, de l’arrière et des côtés du véhicule sont détectés.

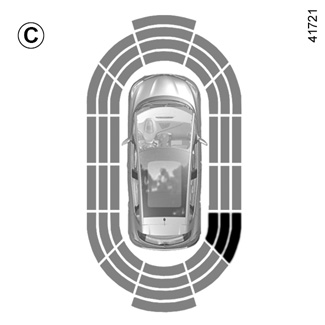

Selon la distance de l’obstacle, la fréquence du signal sonore sera plus élevée en approche jusqu’à devenir continu vers 20 cm environ pour un obstacle sur les côtés et 30 cm environ pour un obstacle à l’avant ou à l’arrière. Les zones vertes, orange et rouges s’afficheront sur l’afficheur C.

Détection d’obstacles sur le côté

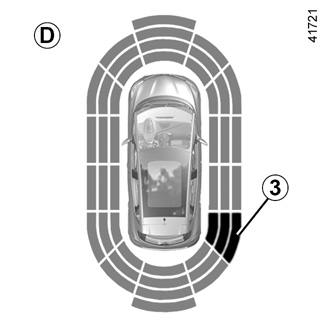

Suivant l’orientation des roues, le système détermine la trajectoire du véhicule et vous avertit du risque ou non de collision avec un obstacle 3 situé sur le côté du véhicule.

Lorsqu’un obstacle situé sur le côté est détecté :

- s’il y a un risque de collision, des signaux sonores retentissent avec une fréquence de plus en plus élevée à l’approche de l’obstacle jusqu’à devenir continue. Les zones vertes, orange et rouges s’afficheront sur l’afficheur D ;

- s’il n’existe aucun risque de collision, aucun signal ne sera émis à l’approche de l’obstacle. Les zones vertes, orange et rouges s’afficheront en hachurées sur l’afficheur D.

Nota : en cas de modification de trajectoire pendant une manoeuvre, un risque de collision avec un obstacle peut être signalé tardivement.

En cas de choc sur le soubassement du véhicule lors d’une manoeuvre (exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain), vous pouvez endommager le véhicule (exemple : déformation d’un essieu).

Afin d’éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque.

Réglage

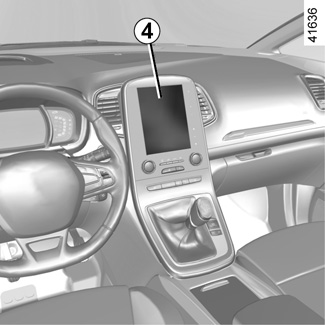

Vous pouvez régler certains paramètres depuis l’écran multifonctions 4. Reportez-vous à la notice d’utilisation de l’équipement pour plus d’informations.

Véhicules équipés d’un système de navigation

Sélectionnez « Véhicule », « Aides stationnement », « Détection d’obstacle ».

Volume sonore de l’aide au parking

Réglez le volume de l’aide au parking en appuyant sur + ou -.

Son du système

Permet de choisir le son du système.

Désactivation du son du système

Activez ou désactivez le son de l’aide au parking.

Nota : si vous désactivez le son, vous ne serez plus alerté à l’approche d’un obstacle par des signaux sonores.

Désactivation du système

Activez ou désactivez l’aide au parking.

Véhicules non équipés d’un système de navigation

Véhicule à l’arrêt :

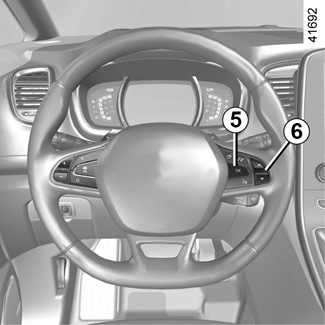

- faites un appui long sur le contacteur 5 OK pour accéder au menu de réglage ;

- faites des appuis successifs sur la commande 6 vers le haut ou vers le bas jusqu’au menu « Aides à la conduite » ;

- appuyez sur le contacteur 5 OK ;

- faites des appuis successifs sur la commande 6 vers le haut ou vers le bas jusqu’au menu « Réglage de l’aide au parking » ;

- appuyez sur le contacteur 5 OK ;

- à l’aide de la commande 6, sélectionnez les réglages à modifier ;

- appuyez sur le contacteur 5 OK.

Lorsque le véhicule roule à une vitesse inférieure à 10 km/h environ, certaines sources de bruit (moto, camion, marteau-piqueur…) peuvent déclencher les signaux sonores de l’aide au parking.

Désactivation automatique de l’aide au parking

Le système se désactive :

- lorsque la vitesse du véhicule est supérieure à 10 km/h environ ;

- suivant véhicule, lorsque le véhicule est à l’arrêt plus de cinq secondes environ et qu’un obstacle est détecté (cas par exemple d’un embouteillage…) ;

- lorsque vous êtes au point mort avec une boîte de vitesses manuelle, ou en position N ou P avec une boîte de vitesses automatique.

Anomalies de fonctionnement

Lorsque le système détecte une anomalie de fonctionnement, un signal sonore retentit à chaque passage de la marche arrière pendant environ 3 secondes accompagné du message « Aide au parking à contrôler » au tableau de bord. Consultez un Représentant de la marque.
