Hayon motorisé

  • 1
  • 2
  • 3
  • 4
  • 5

Hayon motorisé

Conditions d’utilisation

  • Immobilisez le véhicule.
  • En cas de gel/neige pouvant empêcher l’ouverture du hayon, retirez impérativement le gel/neige pour libérer le hayon.
  • En cas de déchargement ou de remplacement de la batterie, fermez le hayon (manuellement si nécessaire) pour retrouver la motorisation du hayon.

Ouverture/fermeture

L‘activation de l’ouverture ou la fermeture du hayon motorisé est identifiée par trois signaux sonores.
AVERTISSEMENT
Lors de l’ouverture/fermeture du hayon, assurez-vous que personne ne soit à proximité des parties en mouvement.
Risques de blessures.
Suivant équipement, le hayon se verrouille et déverrouille en même temps que les portes.
Vous disposez des modes suivants pour manœuvrer le hayon :
  • par la carte en utilisation télécommande ;
  • par les commandes sur le bouclier ;
  • par la commande sur la planche de bord ;
  • suivant véhicule, par la fonction « mains libres ».
Conseil
Pour éviter d’endommager le système de hayon, ne forcez pas manuellement le hayon pour qu’il s’ouvre ou se ferme lorsque celui-ci est en mouvement.

Par la carte en utilisation télécommande

Moteur non allumé, faites un appui long sur le contacteur 1 de la carte, à proximité du coffre.

Par la commande extérieure d’ouverture

Pressez la commande 2.

Par la commande intérieure de fermeture du hayon

Pressez la commande 3.

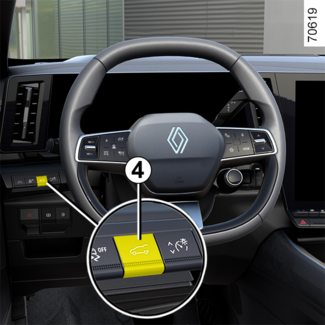

Par la commande sur la planche de bord

Pour déclencher l'ouverture du hayon, faites un appui long sur le contacteur 4 jusqu'au signal sonore puis relâcher le contacteur.
Pour la fermeture du hayon, faites un appui continu sur le contacteur 4 jusqu'à la fermeture complète du hayon. Un signal sonore retentit pendant toute la manœuvre.
Nota : si vous relâchez la pression sur le contacteur 4 avant la fermeture complète du hayon, la séquence de fermeture est interrompue.

Par la fonction « mains libres »

(suivant véhicule)
La fonction « mains libres » permet d’accéder au coffre les mains chargées. Assurez-vous que la carte se trouve dans la zone arrière du véhicule (zone B). Positionnez-vous à une distance de 45 centimètres environ du bouclier arrière du véhicule et effectuez un mouvement avant/arrière avec votre pied dans la zone A.
Le capteur détecte l’approche puis l’éloignement de votre pied et déclenche l’ouverture ou la fermeture du hayon.
Ne conservez pas le pied en l’air. Effectuez le mouvement sans interruption et sans toucher le bouclier arrière.
Nota : hayon ouvert, après détection d’une commande de fermeture, celui-ci attend environ trois secondes avant d’enclencher sa fermeture (un signal sonore est émis toutes les secondes).
Activation/désactivation de la fonction « mains libres »
(suivant système multimédia)
Depuis l’écran multimédia, dans le Monde « Véhicule », sélectionnez l’onglet « Véhicule », puis le menu « Accès ». Activez ou désactivez « Verrouiller/déverrouiller en main libre ».
Particularités d’utilisation de la fonction « mains libres »
  • La fonction « mains libres » n’est plus disponible après plusieurs jours d’inactivité du véhicule ou après 10 minutes environ si le véhicule est déverrouillé. Pour la réactiver, utilisez le bouton de déverrouillage de la carte.
  • La fonction « mains libres » n’est disponible que véhicule à l’arrêt, moteur arrêté (et non mis en veille par la fonction « Stop and start »).
  • La fonction « mains libres » peut ne pas fonctionner si le véhicule est équipé d’un attelage ou est situé dans une zone à forts rayonnements électromagnétiques.
AVERTISSEMENT
Désactivez la fonction « mains libres » avant de :
  • passer le véhicule sous un portique de lavage ;
  • laver le véhicule manuellement ;
  • manipuler la roue de secours ou l’attelage ;
  • ...
Risque d’ouverture involontaire du hayon pouvant entraîner des blessures.

Arrêt de la manœuvre du hayon

Il est possible à tout moment d’arrêter le mouvement du hayon motorisé par un appui court sur l’une des commandes.
Si le hayon s’est arrêté en position intermédiaire, au prochain appui, le mouvement du hayon sera à l’inverse du mouvement précédant l’arrêt.

Mode manuel

Après un arrêt du hayon, vous pouvez si vous le désirez le manœuvrer manuellement.
Vous pouvez à tout moment, reprendre la manœuvre automatiquement par appui sur l’une des commandes.

Détection d’obstacle

Lorsque le hayon détecte un obstacle durant sa manœuvre, celui-ci s’arrête. Il se libère ensuite de l’obstacle par un mouvement en sens inverse, de faible amplitude, puis s’arrête complètement.
Appuyez sur une commande d’ouverture/fermeture du hayon pour reprendre le fonctionnement du hayon.
AVERTISSEMENT
La détection d’obstacle est une aide à l’ouverture/fermeture du hayon, elle ne remplace en aucun cas la vigilance ni la responsabilité de l’utilisateur.
Lors de l'ouverture/fermeture du hayon, assurez-vous que personne ne soit à proximité des parties en mouvement.
Lors de l’ouverture/fermeture du hayon, les objets de petites taille peuvent ne pas être détectés.
Assurez-vous qu’aucune partie du corps (bras, mains, doigts...) ne soit à proximité des parties du hayon en mouvement.
La détection est inactive en fin de course avant la fermeture complète du hayon.
En cas de coincement, arrêtez la manœuvre par appui court sur l'une des commandes .
Risque de blessures graves.

Limitation de l’angle d’ouverture du hayon

Vous pouvez régler la hauteur maximum d’ouverture du hayon. Il s’arrêtera systématiquement à la position choisie :
  • ouvrez le hayon jusqu’à une position intermédiaire ;
  • ajustez manuellement le hayon jusqu’à la position choisie ;
  • appuyez plus de trois secondes sur la commande 3 du hayon motorisé pour mémoriser la position.
Deux signaux sonores retentissent pour vous avertir de la bonne prise en compte.

Précautions d’utilisation

  • Avant toute ouverture/fermeture du hayon, assurez-vous que l’espace environnant soit suffisant, pour permettre le déploiement du hayon.
  • Limitez les arrêts manuels répétés durant le mouvement automatique du hayon (risque d’endommagement du système du hayon).
  • Le système « mains libres » peut être momentanément perturbé si le bouclier arrière est sale (saletés, boue, neige, sel d’épandage…). Nettoyez le bouclier arrière. Si le problème persiste, consultez un Représentant de la marque.

Anomalies de fonctionnement

Si vous actionnez le hayon motorisé de façon continue pendant environ une minute (enchaînement d’ouvertures et de fermetures), celui-ci se bloque pour éviter une surchauffe et le fonctionnement revient à la normale après environ une minute.
Le hayon motorisé ne fonctionne pas si la batterie est faiblement chargée. Dans ce cas, faites fonctionner le hayon motorisé moteur démarré.
Nota : dans des conditions climatiques très froides, l’ouverture automatique peut ne pas fonctionner si les joints du hayon sont gelés.
AVERTISSEMENT
Responsabilité du conducteur lors du stationnement ou arrêt du véhicule
Ne quittez jamais votre véhicule, en laissant un enfant, un adulte non autonome ou un animal même pour une courte durée à l’intérieur du véhicule ou à l’arrière du hayon.
En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d’autres personnes par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres, le hayon motorisé ou encore en verrouillant les portes.
RISQUE DE MORT OU BLESSURES GRAVES.
AVERTISSEMENT
Il est interdit de fixer tout dispositif de portage (porte-vélo, coffre à bagages...) en appui sur la porte de coffre. Pour l’installation d’un dispositif de portage sur votre véhicule, adressez-vous à un Représentant de la marque.
