ÉCLAIRAGES ET SIGNALISATIONS EXTÉRIEURS

  • 1
  • 2
  • 3
  • 4
  • 5

š Feux de position

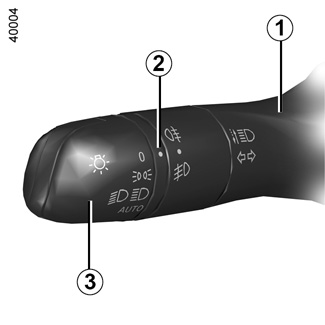

Tournez la bague 3 jusqu’à l’apparition du symbole en face du repère 2. Ce témoin s’allume au tableau de bord.

á Feux de route

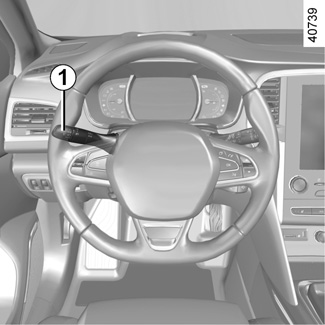

Feux de croisement allumés, poussez la manette 1. Ce témoin s’allume au tableau de bord.

Pour revenir en position feux de croisement, tirez la manette 1 vers vous.

k Feux de croisement

Fonctionnement manuel

Tournez la bague 3 jusqu’à l’apparition du symbole en face du repère 2. Ce témoin s’allume au tableau de bord.

Fonctionnement automatique

Tournez la bague 3 jusqu’à l’apparition du symbole AUTO en face du repère 2 : moteur tournant, les feux de croisement s’allument ou s’éteignent automatiquement en fonction de la luminosité extérieure, sans action sur la manette 1.

Avant de prendre la route la nuit : vérifiez le bon fonctionnement de l’équipement électrique. De manière générale, veillez à ce que les feux ne soient pas occultés (saleté, boue, neige, objets transportés…).

En mode AUTO, feux de route allumés, il reste toujours possible de passer en feux de croisement en tirant la manette 1 vers soi.

En cas de roulage à gauche avec un véhicule poste de conduite à gauche (ou vice versa), il est impératif de régler les feux, le temps du séjour (reportez-vous au paragraphe « Réglage des faisceaux lumineux » en chapitre 1).

Feux de route automatiques

Suivant véhicule, ce système allume et éteint les feux de route automatiquement. il utilise une caméra située derrière le rétroviseur intérieur pour détecter les véhicules suivis et les véhicules venant en sens inverse.

Les feux de route s’allument automatiquement si :

- la luminosité extérieure est faible ;

- aucun autre véhicule, ni éclairage n’est détecté ;

- la vitesse du véhicule est supérieure à environ 40 km/h.

Si une des conditions ci-dessus n’est pas remplie, le système repasse en feux de croisement.

Le système « feux de route automatiques » ne peut, en aucun cas, remplacer la vigilance et la responsabilité du conducteur quant à l’éclairage du véhicule et de son adaptation aux conditions de luminosités, de visibilité et de circulation.

Le système peut être perturbé dans certaines conditions, notamment :

- les conditions climatiques extrêmes (pluie, neige, brouillard...) ;

- pare-brise ou caméra obstruée ;

- lorsqu’un véhicule suivi ou de face possède un éclairage peu visible ou masqué ;

- mauvais réglage des feux avant ;

- systèmes réfléchissants ;

- ...

Mise en service

Véhicules équipés d’un système multimédia

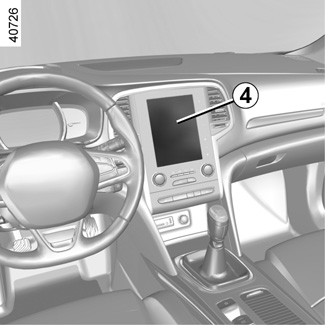

Depuis l’écran multimédia 4, sélectionnez le menu « Véhicule », « Aides à la conduite », « Feux de route automatiques » puis choisissez « ON » ou « OFF ».

Véhicules non équipés d’un système multimédia

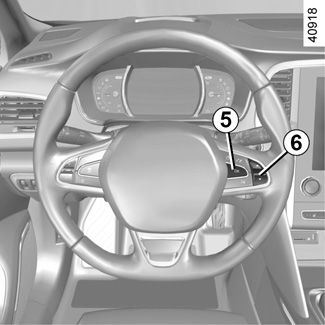

- Véhicule à l’arrêt, faites un appui long sur le contacteur 5 OK pour accéder au menu de réglage ;

- faites des appuis successifs sur la commande 6 vers le haut ou vers le bas jusqu’au menu « Aides à la conduite ». Appuyez sur le contacteur 5 OK ;

- faites des appuis successifs sur la commande 6 vers le haut ou vers le bas jusqu’au menu « Feux de route automatiques » et appuyez sur le contacteur 5 OK ;

- appuyez de nouveau sur le contacteur 5 OK pour activer ou désactiver la fonction.

Activation/désactivation

Pour activer les feux de route automatiques :

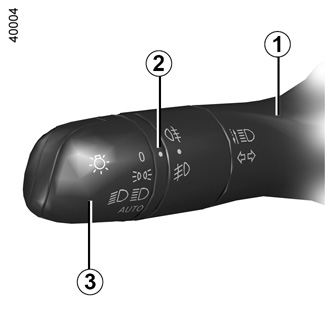

- tournez la bague 3 jusqu’à l’apparition du symbole AUTO en face du repère 2 ;

- poussez sur la manette 1.

Le témoin  s’allume au tableau de bord.

Pour désactiver les feux de route automatiques :

- tirez la manette 1 vers vous ;

- ou, tournez la bague 3 dans une autre position que AUTO.

Le témoin  s’éteint au tableau de bord.

Nota : veillez à ce que le pare-brise ne soit pas occulté (saletés, boue, neige, buée…).

Feux de route automatiques (suite)

Anomalie de fonctionnement

Lorsque le message « Automatisme feux à contrôler » apparaît au tableau de bord, le système est désactivé.

Consultez un Représentant de la marque.

L’utilisation, de nuit, d’un système de navigation portable dans la zone du pare-brise située sous la caméra est susceptible de perturber le fonctionnement du système « feux de route automatiques » (risque de reflets sur le pare-brise).

Fonction allumage des feux de jour

Les feux de jour s’allument automatiquement sans action sur la manette 1 au démarrage du moteur et s’éteignent à l’arrêt du moteur.

Anomalie de fonctionnement

Lorsque le message « Eclairage à contrôler » accompagné du témoin © s’affiche et que le témoin k clignote au tableau de bord, cela indique une défaillance de l’éclairage.

Consultez un Représentant de la marque.

Extinction des feux

Il y a deux possibilités :

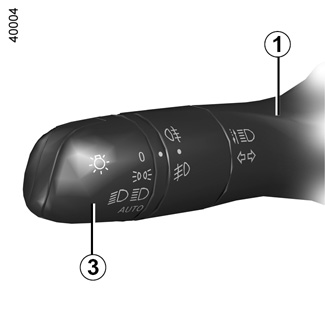

- manuellement, amenez la bague 3 en position 0 ;

- automatiquement, les feux s’éteignent après l’arrêt du moteur, à l’ouverture de la porte conducteur ou au verrouillage du véhicule. Dans ce cas, au démarrage moteur suivant, les feux se rallumeront dans la position de la bague 3.

Alarme sonore d’oubli d’éclairage

Une alarme sonore se déclenche à l’ouverture de la porte conducteur pour vous signaler que les feux sont restés allumés.

Fonction « éclairage extérieur d’accompagnement »

Cette fonction permet d’allumer momentanément les feux de croisement (pour éclairer l’ouverture d’un portail…).

Moteur arrêté et feux éteints, la bague 3 en position 0 ou AUTO, tirez la manette 1 vers vous : les feux de croisement s’allument pendant environ trente secondes. Pour prolonger cette durée, vous pouvez tirer la manette jusqu’à quatre fois (temps total limité à deux minutes). Le message « Eclairage pendant _ _ _ » accompagné du temps d’allumage s’affiche au tableau de bord pour confirmer cette action. Vous pouvez ensuite verrouiller votre véhicule.

Pour arrêter l’éclairage avant l’arrêt automatique, tournez la bague 3 dans une position quelconque puis ramenez-la en position AUTO.

Fonction accueil et au revoir

(suivant véhicule)

Lorsque la fonction est activée, les feux de jour et les feux de position arrière s’allument automatiquement à la détection de la carte RENAULT ou au déverrouillage du véhicule.

Ils s’éteignent automatiquement :

- une minute environ après leur allumage ;

- au démarrage du moteur en fonction de la position de la manette d’éclairage ;

ou

- au verrouillage du véhicule.

Éclairage d’accueil sous les rétroviseurs extérieurs

Fonction activée, les éclaireurs situés sous les rétroviseurs extérieurs s’allument automatiquement à la détection de la carte RENAULT, au déverrouillage du véhicule ou à l’ouverture d’une porte.

Ils s’éteignent automatiquement :

- une minute environ après leur allumage ;

- au démarrage du moteur ;

ou

- au verrouillage du véhicule.

Activation/désactivation de la fonction

Depuis l’écran multimédia, sélectionnez le menu « Véhicule », « Réglages utilisateur » puis « Accueil extérieur ». Choisissez « ON » ou « OFF » pour activer ou désactiver la fonction.

g Feux de brouillard avant

Tournez l’anneau central 4 de la manette 1 jusqu’à l’apparition du symbole en face du repère 2 puis relâchez.

Le fonctionnement dépend de la position sélectionnée en éclairage extérieur et un témoin s’allume alors au tableau de bord.

f Feux de brouillard arrière

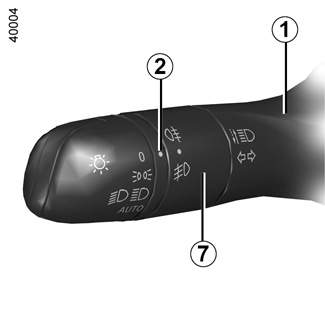

Tournez l’anneau central 7 de la manette jusqu’à l’apparition du symbole en face du repère 2, puis relâchez.

Le fonctionnement dépend de la position sélectionnée en éclairage extérieur et un témoin s’allume alors au tableau de bord.

N’oubliez pas d’interrompre le fonctionnement de ces feux quand il n’y a plus nécessité pour ne pas gêner les autres usagers.

Extinction

Faites de nouveau pivoter l’anneau 7 pour amener le repère 2 face au symbole correspondant aux feux de brouillard que vous voulez éteindre. Le témoin correspondant s’éteint au tableau de bord.

L’extinction de l’éclairage extérieur entraîne l’extinction des feux de brouillard.

Par temps de brouillard, de neige ou en cas de transport d’objet dépassant du toit, l’allumage automatique des feux n’est pas systématique.

L’allumage des feux de brouillard reste sous le contrôle du conducteur : les témoins au tableau de bord vous informent sur leur allumage (témoin allumé) ou leur extinction (témoin éteint).
