DISPOSITIFS DE CORRECTION ET D’ASSISTANCE À LA CONDUITE

  • 1
  • 2
  • 3
  • 4
  • 5

- ABS (antiblocage des roues) ;

- ESC (contrôle dynamique de conduite) avec contrôle du sous-virage et système antipatinage ;

- assistance au freinage d’urgence ;

- freinage actif d’urgence ;

- aide au démarrage en côte ;

- roues arrière directrices.

D’autres systèmes d’aides à la conduite sont décrits en pages suivantes.

Ces fonctions sont des aides supplémentaires en cas de conduite critique pour permettre d’adapter le comportement du véhicule à la volonté de conduite.

Les fonctions n’interviennent pas à la place du conducteur. Elles ne repoussent pas les limites du véhicule et ne doivent pas inciter à rouler plus vite. Elles ne peuvent donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manoeuvres (le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite).

ABS (antiblocage des roues)

Lors d’un freinage intensif, l’ABS permet d’éviter le blocage des roues donc de maîtriser la distance d’arrêt et de conserver le contrôle du véhicule.

Dans ces conditions, des manoeuvres d’évitement en freinant sont alors possibles. De plus, ce système permet d’optimiser les distances d’arrêt notamment sur sol peu adhérent (sol mouillé...).

Chaque mise en oeuvre du dispositif se manifeste par un tremblement de la pédale de frein. L’ABS ne permet en aucun cas d’améliorer les performances « physiques » liées à l’adhérence pneus-sol. Les règles de prudence doivent donc être impérativement respectées (distances entre les véhicules...).

En cas d’urgence, il est recommandé d’appliquer sur la pédale une pression forte et continue. Il n’est pas nécessaire d’agir par pressions successives (pompage). L’ABS modulera l’effort appliqué dans le système de freinage.

Anomalies de fonctionnement :

- © et x allumés au tableau de bord accompagnés des messages « ABS à contrôler », « système freinage à contrôler » et « ESC à contrôler » : cela indique que l’ABS, l’ESC et l’aide au freinage d’urgence sont désactivés. Le freinage est toujours assuré ;

-  x, D, © et ® allumés au tableau de bord accompagnés du message « Panne du système de freinage » : cela indique une défaillance des dispositifs de freinage.

Dans les deux cas, consultez un Représentant de la marque.

Le témoin ® vous impose, pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation. Arrêtez le moteur et ne le redémarrez pas. Faites appel à un Représentant de la marque.

Votre freinage est partiellement assuré. Toutefois, il est dangereux de freiner brusquement et ceci vous impose un arrêt impératif et immédiat compatible avec les conditions de circulation. Faites appel à un Représentant de la marque.

Contrôle dynamique de conduite ESC avec contrôle de sous-virage et système antipatinage

Contrôle dynamique de conduite ESC

Ce système aide à conserver le contrôle du véhicule dans les situations « critiques » de conduite (évitement d’un obstacle, perte d’adhérence dans un virage…).

Principe de fonctionnement

Un capteur au volant permet de connaître la trajectoire de conduite voulue par le conducteur.

D’autres capteurs répartis dans le véhicule mesurent sa trajectoire réelle.

Le système compare la volonté du conducteur à la trajectoire réelle du véhicule et corrige cette dernière, si nécessaire, en agissant sur le freinage de certaines roues et/ou sur la puissance du moteur, en cas de déclenchement du système le témoin  clignote au tableau de bord.

Contrôle de sous-virage

Ce système optimise l’action de l’ESC dans le cas d’un sous-virage prononcé (perte d’adhérence du train avant).

Système antipatinage

Ce système aide à limiter le patinage des roues motrices et à contrôler le véhicule dans les situations de démarrages, d’accélérations ou de décélérations.

Principe de fonctionnement

À l’aide de capteurs de roues, le système mesure et compare, à chaque instant, la vitesse des roues motrices et décèle leur emballement. Si une roue tend à patiner, le système freine celle-ci jusqu’à ce que la motricité redevienne compatible avec le niveau d’adhérence sous la roue.

Le système agit aussi sur le régime moteur selon l’adhérence disponible sous les roues, indépendamment de l’action exercée sur la pédale d’accélérateur.

Anomalie de fonctionnement

Lorsque le système détecte une anomalie de fonctionnement, le message « ESC à contrôler », le témoin © et le témoin  s’affichent au tableau de bord.

Dans ce cas, l’ESC et le système antipatinage sont désactivés. Faites appel à un Représentant de la Marque.

Assistance au freinage d‘urgence

C’est un système complémentaire à l’ABS qui aide à réduire les distances d’arrêt du véhicule.

Principe de fonctionnement

Le système permet de détecter une situation de freinage d’urgence. Dans ce cas, l’assistance de freinage développe instantanément sa puissance maximum et peut déclencher la régulation ABS.

Le freinage ABS est maintenu tant que la pédale de frein n’est pas relâchée.

Allumage des feux de détresse

Suivant véhicule, ceux-ci peuvent s’allumer en cas de forte décélération.

Anticipation du freinage

Suivant véhicule, lorsque vous relâchez rapidement la pédale d’accélérateur, le système anticipe le freinage afin de diminuer les distances d’arrêt.

Cas particuliers

Lors de l’utilisation du régulateur de vitesse :

- si vous utilisez la pédale d’accélérateur, lorsque vous la relâcherez le système peut se déclencher ;

- si vous n’utilisez pas la pédale d’accélérateur, le système ne se déclenchera pas.

Anomalie de fonctionnement

Lorsque le système détecte une anomalie de fonctionnement, le message « Système freinage à contrôler » s’affiche au tableau de bord accompagné du témoin ©.

Consultez un Représentant de la marque.

Freinage actif d’urgence

À l’aide du radar 1, le système détermine la distance qui le sépare du véhicule qui le précède et alerte le conducteur s’il existe un risque de collision frontale. Il peut volontairement freiner le véhicule pour limiter les dommages d’une collision.

Nota : veillez à ce que le radar 1 ne soit pas occulté (saletés, boue, neige…).

Fonctionnement

En roulage (vitesse comprise entre 30 et 140 km/h ou, suivant véhicule, 150 km/h), lorsqu’il y a un risque de collision avec le véhicule qui le précède, suivant véhicule :

- le témoin  s’affiche en rouge au tableau de bord, accompagné d’un signal sonore ;

ou

- l’indicateur 2 s’affiche en rouge au tableau de bord et, suivant véhicule, sur l’afficheur tête haute, accompagné d’un signal sonore.

Si le conducteur appuie sur la pédale de frein et que le système détecte toujours un risque de collision, la force de freinage est accentuée.

Si le conducteur ne réagit pas suite à l’alerte et que la collision devient imminente, le système actionne le freinage.

Le système ne détecte que les véhicules roulant dans le même sens de circulation. Le système peut notamment ne pas détecter les motocyclistes en raison de la difficulté à prévoir leur trajectoire.

Activation, désactivation du système

Pour les véhicules équipés d’un système de navigation

Depuis l’écran multimédia 3, sélectionnez le menu « Véhicule », « Aides à la conduite », « Freinage actif » puis choisissez « ON » ou « OFF ».

Vous pouvez accéder directement au menu « Aides à la conduite » depuis la touche 4 .

Pour les véhicules non équipés d’un système de navigation

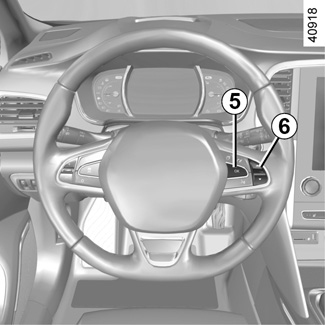

- véhicule à l’arrêt, faites un appui long sur le contacteur 5 OK pour accéder au menu de réglage ;

- faites des appuis successifs sur la commande 6 vers le haut ou vers le bas jusqu’au menu « Aides à la conduite ». Appuyez sur le contacteur 5 OK ;

- faites des appuis successifs sur la commande 6 vers le haut ou vers le bas jusqu’au menu « Freinage actif » et appuyez sur le contacteur 5 OK.

Appuyez de nouveau sur le contacteur 5 OK pour activer ou désactiver la fonction :

= fonction activée

< fonction désactivée

À la désactivation du système, le témoin  s’allume au tableau de bord.

Le système se réactive à chaque remise sous contact du véhicule.

Conditions d’inhibition du système

Le système ne peut pas s’activer :

- lorsque le levier de boîte de vitesses est en position neutre ou point mort ;

- lorsque le frein de parking est activé ;

- dans un virage.

Anomalie de fonctionnement

Lorsque le système détecte une anomalie de fonctionnement, le témoin  s’allume au tableau de bord accompagné du message « Freinage actif déconnecté ».

Il y a deux possibilités :

- Le système est momentanément perturbé (par exemple : radar occulté par des saletés, boue, neige...) dans ce cas, stationnez le véhicule et arrêtez le moteur. Nettoyez la zone du radar. Au prochain démarrage du moteur, le témoin et le message s’éteignent ;

- Si ce n’est pas le cas, cela peut provenir d’une autre cause, consultez un Représentant de la marque.

Freinage actif d’urgence

Cette fonction est une aide supplémentaire à la conduite. Cette fonction ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule.

Interventions/réparations du système

- En cas de choc, l’alignement du radar peut être modifié et ses prestations peuvent en être affectées. Désactivez la fonction, consultez un Représentant de la marque.

- Toute intervention dans la zone de localisation du radar (remplacement, réparation, retouche peinture...) doit être effectuée par un professionnel qualifié.

Seul un Représentant de la marque est habilité à intervenir sur le système.

Cas de perturbations du système

Certaines conditions peuvent perturber ou dégrader le fonctionnement du système tel que :

- un environnement complexe (pont métallique...) ;

- de mauvaises conditions climatiques (neige, grêle, verglas...).

Risque de freinage intempestif.

Freinage actif d’urgence

Limitation du fonctionnement du système

- Le système ne réagit que sur les véhicules mobiles ou ayant été vus mobiles.

- Un véhicule circulant en sens inverse ne déclenche aucune alerte ni aucune action sur le fonctionnement du système.

- La zone du radar doit rester propre et exempte de toutes modifications pour garantir le bon fonctionnement du système.

- Le système peut ne pas réagir sur les véhicules de petit gabarit tels que les motos, vélos, aussi efficacement que sur les autres véhicules.

Désactivation de la fonction

Vous devez désactiver la fonction si :

- les feux de stop ne fonctionnent pas ;

- l’avant du véhicule a subit un choc ou une dégradation ;

- le véhicule est remorqué (dépannage).

Interruption de la fonction

Vous pouvez interrompre le freinage actif à tout moment par un appui rapide sur la pédale d’accélérateur ou un coup de volant dans une manoeuvre d’évitement.

Si le conducteur remarque un comportement anormal du système, consultez un Représentant de la marque.

Aide au démarrage en côte

En fonction de l’inclinaisaon de la pente, ce dispositif vous assiste lors d’un démarrage en côte. Il empêche le véhicule de reculer, en intervenant sur le serrage automatique des freins, lorsque le conducteur lève le pied de la pédale de frein pour actionner l'accélérateur.

Fonctionnement du système

Il fonctionne uniquement lorsque le levier de vitesses est en position autre que le point mort (position autre que N ou P pour les boîtes de vitesses automatiques) et que le véhicule est à l’arrêt complet (appui sur la pédale de frein).

Le système retient le véhicule environ 2 secondes. Ensuite, les freins se desserrent (le véhicule roule en fonction de la pente).

Le système d'aide au démarrage en côte ne peut totalement empêcher le véhicule de reculer dans tous les cas (très fortes déclivités…).

Le conducteur peut dans tous les cas actionner la pédale de frein et ainsi empêcher le véhicule de reculer.

L’aide au démarrage en côte ne doit pas être utilisée pour un arrêt prolongé : utilisez la pédale de frein.

Cette fonction n'est pas conçue pour immobiliser le véhicule de manière permanente.

Si nécessaire, utilisez la pédale de frein pour arrêter le véhicule.

Le conducteur doit rester particulièrement vigilant sur les sols glissants ou peu adhérents et/ou en pente.

Risques de blessures graves.

Roues arrière directrices

Pour les véhicules qui en sont équipés, ce système permet, lorsque le véhicule roule, d’orienter les roues arrière en fonction des conditions de conduite : à basse vitesse ce système privilégie la maniabilité, à vitesse plus élevée il optimise la stabilité.

Lors de roulage à petite vitesse, les roues arrière s’orientent dans le sens inverse des roues avant (figure A) afin d’améliorer la maniabilité du véhicule. Ceci est utile lors de roulages urbains, sur route sinueuse, en manoeuvre sur un parking...

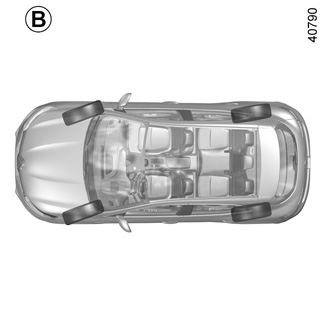

Lors de roulage à vitesse plus élevée, les roues arrière s’orientent dans le même sens que les roues avant (figure B) afin d’optimiser la stabilité du véhicule. Ceci est utile lors d’un changement de voie, lors de la prise de virage...

Nota : La configuration du système (agilité...) dépend du mode sélectionné dans le menu « Multi-Sense » (reportez-vous au paragraphe « Multi-Sense » en chapitre 3).

Anomalies de fonctionnement

- Si le témoin © accompagné du message « Direction à contrôler » s’affiche au tableau de bord : consultez un Représentant de la marque.

- Si le témoin ® accompagné du message « Panne de la direction » s’affiche au tableau de bord, cela indique une défaillance du système.

® vous impose un arrêt impératif et immédiat compatible avec les conditions de circulation. Faites appel à un Représentant de la marque.

En cas de choc sur le soubassement du véhicule (exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (déformation d’un essieu).

Afin d’éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque.

Freinage actif d’urgence
