PROJECTEURS AVANT : remplacement des lampes

  • 1
  • 2
  • 3
  • 4
  • 5

Toute intervention (ou modification) sur le circuit électrique doit être réalisée par un Représentant de la marque qui dispose des pièces nécessaires à l’adaptation, car un branchement incorrect pourrait entraîner la détérioration de l’installation électrique (câblage, organes, en particulier l’alternateur).

Les lampes sont sous pression et peuvent éclater lors du remplacement.

Risque de blessures.

Lors des interventions à proximité du moteur,celui-ci peut être chaud. De plus, le motoventilateur peut se mettre en route à tout instant. Le témoin présent dans le compartiment moteur vous le rappelle.

Risque de blessures.

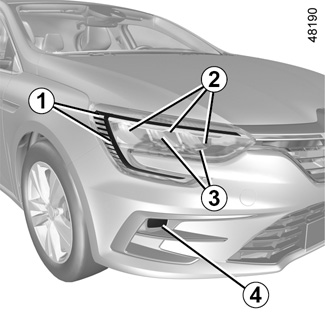

Véhicules avec projecteurs avant à LED

Feux de jour/de position/indicateur de direction 1

Consultez un Représentant de la marque.

Feux de route 2

Consultez un Représentant de la marque.

Feux de croisement 3

Consultez un Représentant de la marque.

Feux de brouillard avant 4

Consultez un Représentant de la marque.

Projecteurs additionnels

Si vous désirez équiper votre véhicule de projecteurs « antibrouillard », consultez un Représentant de la marque.

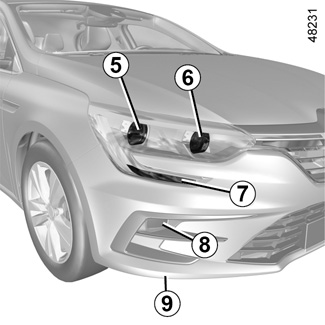

Véhicules avec projecteurs avant Halogène

Feux de jour/de position/indicateur de direction 7

Consultez un Représentant de la marque.

Feu de croisement à lampe halogène 6

Pour changer la lampe :

- ouvrez le capot ;

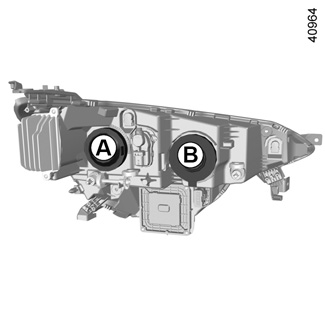

- déposez le cache B ;

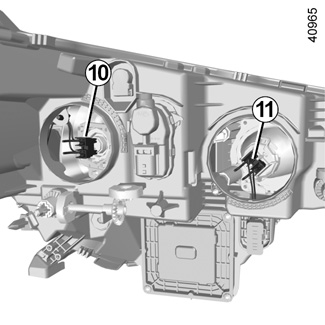

- Tournez d’un quart de tour le porte-lampe 11 ;

- sortez la lampe.

Feu de route à lampe halogène 5

Pour changer la lampe :

- ouvrez le capot ;

- déposez le cache A ;

- tirez sur le porte-lampe 10 ;

- sortez la lampe.

Type de lampes 5 et 6 : H7.

Utilisez impérativement des lampes anti U.V. 55W pour ne pas dégrader la glace plastique des projecteurs.

Ne touchez pas le verre de la lampe. Tenez-la par son culot.

La lampe changée, veillez à bien repositionner le cache.

Feux de brouillard avant 8

- Accédez au porte-lampe en passant par le dessous du véhicule ;

- déclippez la trappe 9 ;

- tournez d’un quart de tour le porte-lampe ;

- sortez la lampe.

Type de la lampe : H16.

Après la remise en place de la lampe, assurez-vous du bon verrouillage.

Suivant la législation locale ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.
