Displays und Anzeigen

Auswahl von Anzeigen

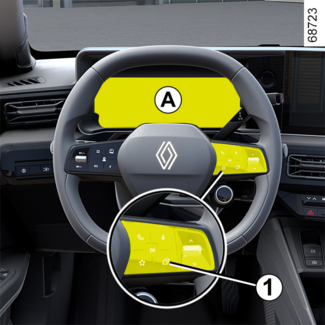

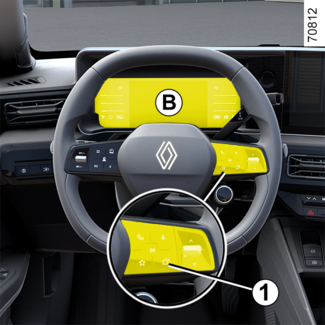

Verwenden Sie, je nach Fahrzeugausführung, das Bedienelement 1, um die verschiedenen Anzeigen in der Instrumententafel A oder B durchzublättern und anzusehen.
Mehrere Anzeigen werden vorgeschlagen:
  • Ladeanzeige: Zeigt die Reichweite, den Prozentsatz der Batterie und die verbleibende Ladezeit auf der Instrumententafel nur an, wenn das Fahrzeug geladen wird;
  • Klassische Anzeige: Anzeige der Geschwindigkeit, der aktiven Fahrhilfen, des Informationsbereichs und, je nach Fahrzeugausführung, des Leistungsmessers in der Instrumententafel;
  • Navigationsansicht: Anzeige der Geschwindigkeit, der aktiven Fahrhilfen und des Informationsbereichs auf der Instrumententafel. Außerdem wird die Straßenkarte aus dem Multimediasystem auf die gesamte Instrumententafel dupliziert;
  • Realistische Szenerie: Zeigt auf der Instrumententafel die Geschwindigkeit, aktive Fahrhilfen, den Informationsbereich sowie Ihr Fahrzeug und dessen Umgebung (Fahrspuren, Fahrzeuge um Sie herum usw.) an;
  • Minimalansicht: zeigt nur die wichtigsten Informationen, die Geschwindigkeit, aktive Fahrhilfen und den Informationsbereich auf der Instrumententafel an.

Instrumententafel A

Sie leuchtet beim Öffnen der Fahrertür auf. Beim Aufleuchten bestimmter Kontroll- und Warnleuchten erscheinen gleichzeitig Meldungen in der Instrumententafel.
je nach Fahrzeugausführung können Sie an Ihrer Instrumententafel persönliche Einstellungen bezüglich Inhalt und Farbwahl vornehmen.
Weitere Informationen entnehmen Sie bitte der Multimedia-Bedienungsanleitung.

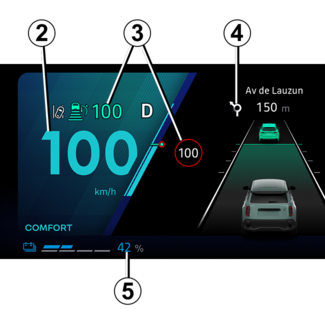

Tachometer 2

Akustischer Alarm bei überhöhter Geschwindigkeit
je nach Fahrzeugausführung und Land wird die Kontrollleuchte angezeigt und ein Signal ertönt. Das Signal ertönt, sobald das Fahrzeug schneller als 120 km/h fährt.
Diese Warnleuchte leuchtet, solange das Fahrzeug mit einer Geschwindigkeit von mehr als 120 km/h unterwegs ist.

Informationen zu Fahrhilfen 3

Informationen zur laufenden Navigation 4

je nach Fahrzeugausführung können Sie Informationen auf dem Multimedia-Bildschirm (Kompass, Telefon, Navigation usw.) oder Informationen vom Bordcomputer anzeigen.
Weitere Informationen entnehmen Sie bitte der Multimedia-Bedienungsanleitung.

Informationen zur Batterie 5 (Ladegeschwindigkeit der Antriebsbatterie, geschätzte Reichweite)

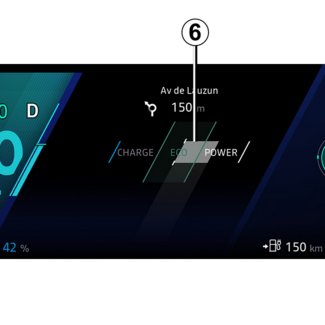

Leistungsmesser 6

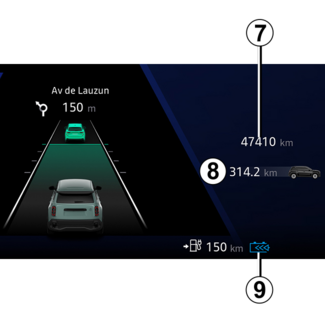

Gesamt-Streckenzähler 7

Warnleuchte für die Leistungsstufe der Rekuperation 9

Informationsbereich 8

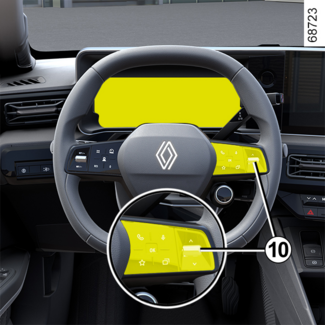

je nach Fahrzeugausführung können Sie mit dem Bedienelement 10 die verschiedenen Widgets in der Instrumententafel A durchblättern und auswählen:
  • Informationen des Bordcomputers (Kilometerzähler, Verbrauch, usw.);
  • Telefon, Multimedia-Informationen (aktuell wiedergegebene Audioquelle usw.);
  • Fahrzeuginformationen (Warnmeldungen usw.);
  • ...

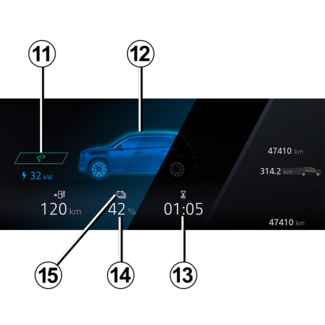

Kontrollleuchte für „Ladekabel angeschlossen“ 11

Leuchtet auf, wenn das Ladekabel an das Fahrzeug angeschlossen wird.

Ladestand 12

Die Anzeige zeigt die verbleibende Energiemenge an.

Verbleibende Ladezeit 13

Ladestand der Antriebsbatterie 14

Reserve-Schwellenwert

Wenn die Ladung der Antriebsbatterie ungefähr 7 % oder je nach Fahrzeugausführung ungefähr 12 % erreicht, leuchten die Anzeige und die Kontrollleuchte 15 gelb, begleitet von einem akustischen Signal.
So optimieren Sie Ihre Reichweite .

Der Wert, bei dem das Fahrzeug liegen bleibt, wird in Kürze erreicht

Wenn der Ladestand ca. 4 % oder, je nach Fahrzeugausführung, ca. 6 % erreicht hat, ertönt erneut ein Signalton und die Ladezustandsanzeige leuchtet rot auf oder, je nach Fahrzeugausführung, 30 Sekunden nachdem die Ladezustandsanzeige rot aufleuchtet.
Wenn der Ladestand 3,5 % bzw. etwa 5 % – je nach Fahrzeugausführung – erreicht, wird die Reichweite nicht mehr angezeigt. Die Motorleistung nimmt allmählich ab, bis das Fahrzeug zum Stillstand kommt PANNENHILFE.

Instrumententafel B

Sie leuchtet beim Öffnen der Fahrertür auf. Beim Aufleuchten bestimmter Kontroll- und Warnleuchten erscheinen gleichzeitig Meldungen in der Instrumententafel.
Beim Aufleuchten bestimmter Kontroll- und Warnleuchten erscheinen gleichzeitig Meldungen in der Instrumententafel.
je nach Fahrzeugausführung können Sie an Ihrer Instrumententafel persönliche Einstellungen bezüglich Inhalt und Farbwahl vornehmen.
Weitere Informationen sind der Bedienungsanleitung des Geräts zu entnehmen.

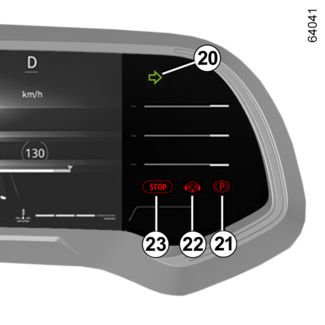

Blinker 16 und 20

Kontrollleuchte 17

KONTROLL- UND WARNLEUCHTEN

Warnleuchte 18 für zu geringen Reifendruck

WARNUNG REIFENDRUCKVERLUST

Airbag-Kontrollleuchte 19

Kontrollleuchte der elektrischen Parkbremse 21

Warnleuchte für Erkennung „Hände vom Lenkrad“ 22

SPURHALTEASSISTENTACTIVE DRIVER ASSIST

Warnleuchte STOP 23

KONTROLL- UND WARNLEUCHTEN

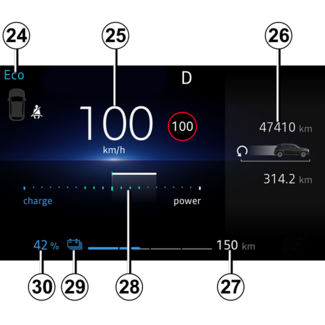

Ausgewählter Fahrmodus 24

MULTI-SENSE

Tachometer 25

Abhängig vom ausgewählten Stil variiert die Anzeige.

Bordcomputer/Multimedia-Informationen 26

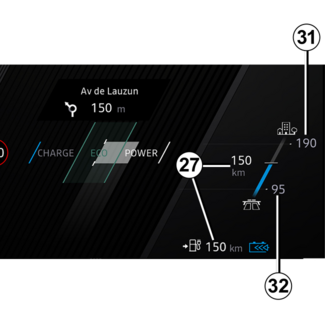

Voraussichtliche Reichweite 27

Die geschätzte Reichweite in Echtzeit wird in Abhängigkeit von verschiedenen Faktoren wie Betriebsbedingungen, Ausrüstung, Fahrstil, Wetterbedingungen usw. berechnet.
Zur Berechnung werden die zuletzt gefahrenen Kilometer herangezogen. Sie wird während der Fahrt automatisch korrigiert, wenn sich die Faktoren ändern (Art der Straße, Fahrweise usw.).
Um Ihre geschätzte Reichweite zu verstehen, können Sie sich außerdem auf die Anzeigen 31 und 32 beziehen. Abhängig vom Ladezustand der Antriebsbatterie:
  • Kontrolllampe 31: Schätzung der „hohen“ Reichweite berechnet nach optimalen Fahrbedingungen (z. B. Fahren auf einer Bundesstraße oder Schnellstraße bei warmem Wetter mit geringer Nutzung der Klimaanlage);
  • Kontrolllampe 32: Schätzung der „niedrigen“ Reichweite berechnet nach ungünstigen Fahrbedingungen (z. B. Fahren auf einer Autobahn bei kalter Witterung oder im Stau mit intensiver Nutzung der Heizung).
So optimieren Sie Ihre Reichweite .

Ecometer 28

Reserve-Schwellenwert

Wenn die Ladung der Antriebsbatterie ungefähr 7 % oder je nach Fahrzeugausführung ungefähr 12 % erreicht, leuchten die Anzeige und die Warnleuchte 29  gelb, begleitet von einem akustischen Signal.
So optimieren Sie Ihre Reichweite .

Der Wert, bei dem das Fahrzeug liegen bleibt, wird in Kürze erreicht

Wenn der Ladestand ca. 4 % oder, je nach Fahrzeugausführung, ca. 6 % erreicht hat, ertönt erneut ein Signalton und die Ladezustandsanzeige leuchtet rot auf oder, je nach Fahrzeugausführung, 30 Sekunden nachdem die Ladezustandsanzeige rot aufleuchtet.
Wenn der Ladestand 3,5 % bzw. etwa 5 % – je nach Fahrzeugausführung – erreicht, wird die Reichweite nicht mehr angezeigt. Die Motorleistung nimmt allmählich ab, bis das Fahrzeug zum Stillstand kommt PANNENHILFE.

Ladestand der Antriebsbatterie 30

Instrumententafel mit Anzeige in Meilen

(Möglichkeit der Umstellung auf km/h)

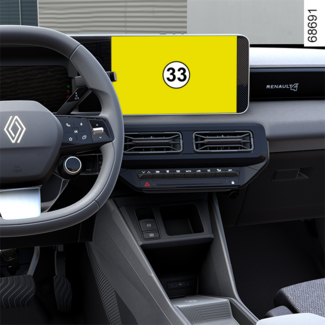

Wählen Sie bei stehendem Fahrzeug und eingeschaltetem Motor auf dem Multimedia-Bildschirm 33 die Welt „Fahrzeug“, drücken Sie auf das Menü „Einstellungen“ „System“, dann „Einheiten“.
Wählen Sie zwischen km/h oder mph.
Der Tachometer und einige der auf der Instrumententafel angezeigten Entfernungsangaben werden umgerechnet.
Um in den vorherigen Modus zu wechseln, wiederholen Sie diesen Vorgang.
Hinweis: Sobald die Batterie ausgeschaltet wird, kehrt der Bordcomputer automatisch zur ursprünglichen Maßeinheit zurück.
Weitere Informationen entnehmen Sie bitte der Multimedia-Bedienungsanleitung.
Tipp
Um bestimmte Fahrassistenzfunktionen zu verwenden, ist es erforderlich, die Maßeinheit in der Instrumententafel zu ändern, um die entsprechenden Informationen zu erhalten, wenn das Fahrzeug in einem Land gefahren wird, in dem die Geschwindigkeitseinheiten von den im Fahrzeug standardmäßig eingestellten abweichen.
Warnung
Diese Einstellung aus Sicherheitsgründen nur bei stehendem Fahrzeug vornehmen.
