Luftdüsen: Luftauslässe

  • 1
  • 2
  • 3
  • 4
  • 5

Luftdüsen: Luftauslässe

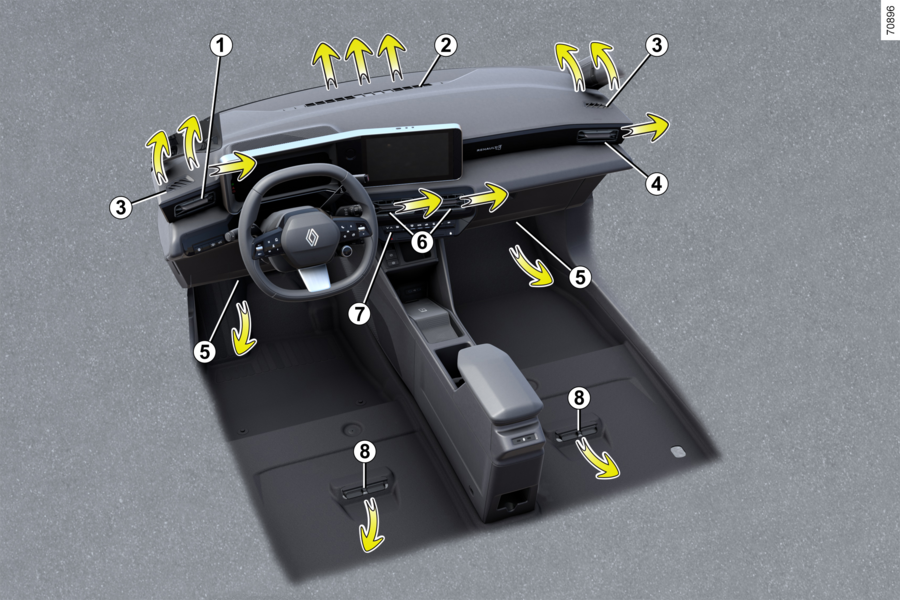

Luftauslässe

1.
Belüftungsdüsen in der Fahrerposition.
2.
Belüftungsdüse für die Frontscheibe.
3.
Belüftungsdüsen für Seitenfenster.
4.
Beifahrer-Luftdüsen.
5.
Fußraumheizungsauslässe für die Beifahrer.
6.
Luftdüsen in Instrumententafelmitte.
7.
Bedienteil
8.
Fußraumheizungsauslässe für Fondfahrgäste.

Belüftungsdüse Fahrerposition 1

Ausrichtung
Um den Luftstrom zu lenken, drehen Sie die Belüftungsdüse 1 mit dem Schieber 9.
Schließen: Bewegen Sie den Schieber 9 vom Lenkrad weg über den Widerstandspunkt hinaus.
Öffnen: Bewegen Sie den Schieber 9 in Richtung des Lenkrads.

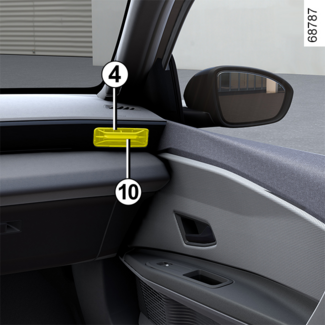

Belüftungsdüse Beifahrerposition 4

Ausrichtung
Um den Luftstrom zu lenken, drehen Sie die Belüftungsdüse 4 mit dem Schieber 10.
Schließen: Bewegen Sie den Schieber 10 über den Widerstandspunkt hinaus zur Außenseite der Instrumententafel.
Öffnen: Bewegen Sie den Schieber 10 zur Innenseite der Instrumententafel.

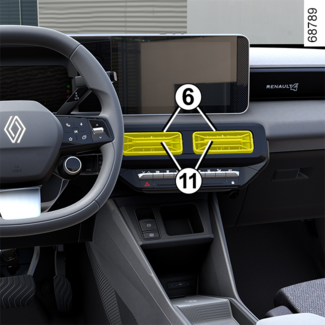

Luftdüsen in Armaturenbrettmitte 6

Ausrichtung
Um den Luftstrom zu lenken, drehen Sie die Lüftungsdüsen 6 mit den Schiebern 11.
Schließen: Bewegen Sie den Schieber 11 in zur Innenseite der Instrumententafel.
Öffnen: Bewegen Sie den Schieber 11 über den Widerstandspunkt hinaus zur Außenseite der Instrumententafel.
Tipp
Bringen Sie keine Gegenstände an den Lüftungsschlitzen an (z. B. Telefonhalterung).
Beschädigungsgefahr.

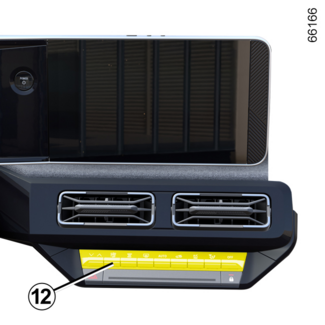

Luftmenge

Zum Regulieren des Luftstrom aus den Belüftungsdüsen 1, 4 und 6 drücken und heben Sie das Bedienelement 12 in die erforderliche Position.
Verwenden Sie zum Entfernen schlechter Gerüche im Fahrzeug nur hierfür vorgesehene Mittel. Wenden Sie sich an einen Vertragspartner.
Warnung
Keine Mittel in das Lüftungssystem des Fahrzeugs einsprühen (zum Beispiel im Fall schlechter Gerüche…).
Gefahr einer Beschädigung oder eines Brandes.
