EINPARKHILFE

  • 1
  • 2
  • 3
  • 4
  • 5

Funktionsprinzip

Durch Pfeile 1 markierte Ultraschallsensoren sind in den Stoßfängern verbaut und messen den Abstand zwischen dem Fahrzeug und Hindernissen.

Diese Messung äußert sich in akustischen Signalen, die mit zunehmender Annäherung an das Hindernis in immer kürzeren Abständen ertönen. Sie werden zu einem Dauerton, wenn das Hindernis noch ca. 20 bis 30 Zentimeter vom Fahrzeug entfernt ist.

Je nach Fahrzeug erkennt das System Hindernisse vor, hinter und neben dem Fahrzeug.

Die Einparkhilfe wird nur bei Fahrgeschwindigkeiten unter ca. 10 km/h aktiviert.

Die Funktion berücksichtigt keine Anhängerzug- oder Trägersysteme, die vom System nicht erkannt werden.

Position der Ultraschallsensoren 1

Stellen Sie sicher, dass die durch die Pfeile 1 bezeichneten Ultraschallsensoren nicht verdeckt (durch Schmutz, Schlamm, Schnee oder ein schlecht montiertes/angebautes Nummernschild), beschädigt, modifiziert (einschließlich Lackierung) oder durch am Heck und/oder, je nach Fahrzeug, an der Front oder an den Seiten des Fahrzeugs angebrachte Zubehörteile blockiert sind.

Diese Funktion dient als zusätzliche Fahrhilfe. Sie kann keinesfalls die Wachsamkeit und die Verantwortung des Fahrers beim Rückwärts-Fahren ersetzen.

Der Fahrer muss während der Fahrt immer auf plötzliche Gefahrensituationen gefasst sein: Bei allen Fahrmanövern sicherstellen, dass sich keine kleinen, schmalen und/oder sich bewegenden Hindernisse (Kinder, Tiere, Kinderwagen, Fahrräder, Begrenzungssteine, Pfosten usw.) im toten Winkel befinden.

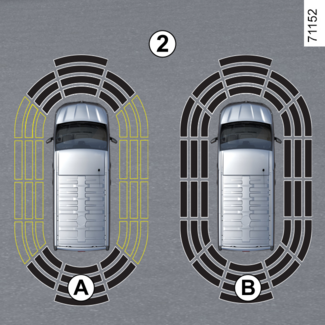

Hinweis: Das Display 2 zeigt die Umgebung um das Fahrzeug an, zusätzlich werden Signaltöne ausgegeben.

Bevor die seitliche Erfassung aktiviert wird, müssen einige Meter gefahren werden.

Wenn alle Bereiche grau hinterlegt sind, wird die gesamte Fahrzeugkontur überwacht:

- A: Analyse der Umgebung des Fahrzeugs läuft;

- B: Analyse der Umgebung des Fahrzeugs durchgeführt.

Funktionsweise

Die meisten Gegenstände, welche sich vor, hinter und an den Seiten des Fahrzeugs befinden, werden erkannt.

Bei Annäherung an das Hindernis ertönt das akustische Signal in immer kürzeren Abständen und zuletzt in ca. 20 cm Entfernung bei einem seitlichen Hindernis und ca. 30 cm bei einem Hindernis vor oder hinter dem Fahrzeug als Dauerton.

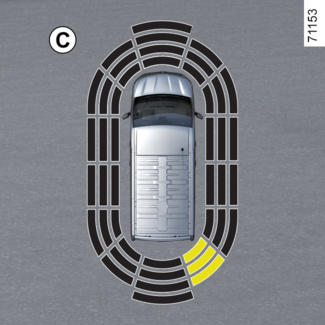

Die grünen, orangen (oder gelben, je nach Fahrzeug) und roten Zonen werden auf dem C Display angezeigt.

Hinweis: Wird während eines Fahrmanövers die Fahrtrichtung geändert, wird die Gefahr einer Kollision mit einem Hindernis möglicherweise erst verspätet signalisiert.

Wenn Sie beim Rangieren mit dem unteren Fahrzeugbereich gegen eine Beton-Wegmarke, einen hohen Bordstein oder andere straßenbauliche Einrichtungen stoßen, kann das Fahrzeug beschädigt werden. Es kann beispielsweise zur Verformung einer Achse kommen.

Lassen Sie Ihr Fahrzeug gegebenenfalls von einer RENAULT Vertragswerkstatt überprüfen, um jegliches Unfallrisiko auszuschließen.

Erfassung von seitlichen Hindernissen

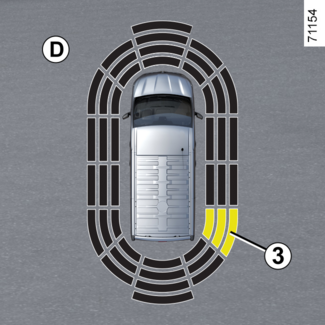

Je nach Ausrichtung der Räder bestimmt das System die Fahrtrichtung des Fahrzeugs und macht Sie gegebenenfalls auf die Gefahr eines Zusammenpralls mit einem Hindernis 3 seitlich vom Fahrzeug aufmerksam.

Wenn ein Hindernis seitlich vom Fahrzeug erkannt wird:

- Besteht die Gefahr eines Aufpralls, ertönen bei Annäherung an das Hindernis akustische Signale in immer kürzeren Abständen, bis nur noch ein Dauerton wahrnehmbar ist. Die grünen, orangen und roten Bereiche werden im Display D angezeigt.

- Wenn keine Aufprallgefahr besteht, ertönt kein akustisches Signal bei Annäherung an das Hindernis. Die grünen, orangen und roten Bereiche werden schraffiert im Display D angezeigt.

Hinweis: Wird während eines Fahrmanövers die Fahrtrichtung geändert, wird die Gefahr einer Kollision mit einem Hindernis möglicherweise verspätet signalisiert.

Fahrzeuge mit Multimedia-Display

Aktivieren/Deaktivieren

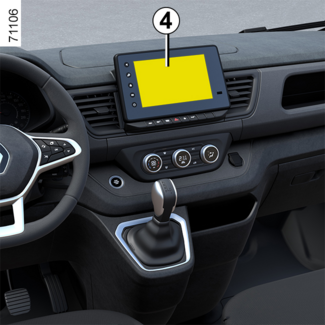

Um den Multimedia-Bildschirm 4 für die Aktivierung oder Deaktivierung der verschiedenen Bereiche der Ultraschallsensoren (vorne, seitlich und/oder hinten) zu verwenden, beachten Sie bitte die Multimedia-Anweisungen.

Wählen Sie „ON “ oder „OFF“.

Einstellungen

Je nach Fahrzeug können bei laufendem Motor bestimmte Einstellungen vom Multimedia-Display 4 aus geändert werden. Weitere Informationen entnehmen Sie bitte der Multimedia-Bedienungsanleitung.

Lautstärke der Einparkhilfe

Stellen Sie die Lautstärke der Einparkhilfe ein, indem Sie auf + oder - drücken.

Ton des Systems

Damit kann der Systemton ausgewählt werden.

Deaktivierung des Tons des Systems

Den Ton der Einparkhilfe aktivieren oder deaktivieren.

Hinweis: Wenn Sie den Ton deaktivieren, werden Sie bei der Annäherung an ein Hindernis nicht mehr durch akustische Signale gewarnt.

Wenn der Motor gestartet wird, ruft das System die letzte vor dem Abschalten der Zündung gespeicherte Position wieder auf.

Bei Fahrzeuggeschwindigkeiten unter ca. 10 km/h können bestimmte Geräuschquellen (Motorrad, LKW, Presslufthammer usw.) die akustischen Signale der Einparkhilfe auslösen.

Fahrzeuge ohne Multimedia-Display

Aktivieren/Deaktivieren

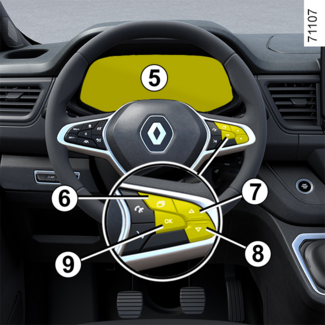

Drücken Sie bei stehendem Fahrzeug den Schalter 6, um die Einparkhilfe zu deaktivieren. Die Kontrolllampe 5 im Schalter leuchtet auf. Drücken Sie erneut den Schalter 6, um die Funktion zu aktivieren. Die im Schalter 5 integrierte Anzeige erlischt.

Einstellen der Funktionen des Parkassistenten über die Instrumententafel

(verfügbar bei Fahrzeugen mit vorderem und seitlichem Parkassistenten)

- Drücken Sie bei stehendem Fahrzeug die Taste 7 so oft wie nötig, um zur Registerkarte „Fahrzeug“ zu gelangen;

- Drücken Sie die Bedienelemente 8 oder 9 wiederholt, um das Menü „Einstellungen“ aufzurufen. Drücken Sie den Schalter 10 OK;

- Drücken Sie die Bedienelemente 8 oder 9 wiederholt, um das Menü „EINPARKHILFE“ aufzurufen. Drücken Sie den Schalter 10 OK ;

- Wählen Sie „ON“ oder „OFF“, um die Funktion zu aktivieren oder deaktivieren.

Wenn der Motor gestartet wird, ruft das System die letzte vor dem Abschalten der Zündung gespeicherte Position wieder auf.

Wenn die Taste 6 nicht für die erneute Aktivierung des Parkassistenten verwendet werden kann, prüfen Sie an der Instrumententafel, ob die Funktion deaktiviert wurde. Informationen zur Reaktivierung finden Sie im Abschnitt „Besonderheit bei Fahrzeugen mit Parkassistent vorne, hinten und seitlich“.

Wenn Sie beim Rangieren mit dem unteren Fahrzeugbereich gegen eine Beton-Wegmarke, einen hohen Bordstein oder andere straßenbauliche Einrichtungen stoßen, kann das Fahrzeug beschädigt werden. Es kann beispielsweise zur Verformung einer Achse kommen.

Lassen Sie Ihr Fahrzeug gegebenenfalls von einer RENAULT Vertragswerkstatt überprüfen, um jegliches Unfallrisiko auszuschließen.

Einstellungen

- Drücken Sie bei stehendem Fahrzeug die Taste 7 so oft wie nötig, um zur Registerkarte „Fahrzeug“ zu gelangen.

- Drücken Sie die Bedienelemente 8 oder 9 wiederholt, um das Menü „Einstellungen“ aufzurufen. Drücken Sie den Schalter 10 OK ;

- Drücken Sie die Bedienelemente 8 oder 9 wiederholt, um das Menü „EINPARKHILFE“ aufzurufen. Drücken Sie den Schalter 10 OK ;

- Unter „Lautstärke BIP“ können Sie die Lautstärke der Einparkhilfe mit 8 und 9 anpassen.

Automatische Deaktivierung der Einparkhilfe

Das System deaktiviert sich:

- wenn die Fahrgeschwindigkeit ca. 10 km/h überschreitet;

- je nach Fahrzeug, wenn das Fahrzeug länger als etwa drei Sekunden steht und ein Hindernis erkannt wird (z.B. im Stau usw.);

- wenn sich das Fahrzeug bei Schaltgetrieben im Leerlauf befindet oder in Stellung N oder P bei Automatikgetriebe;

- wenn eine Störung festgestellt wird.

Hinweis: ist das Fahrzeug mit einer vom System erkannten Anhängerzugvorrichtung ausgestattet, wird nur die hintere Einparkhilfe deaktiviert.

Manuelles Deaktivieren der Einparkhilfe

Sie müssen die Funktion deaktivieren, wenn:

- Befindet sich vor den Ultraschallsensoren eine vom System nicht erkannte Zug-, Trag- oder Anhängerausrüstung, müssen Sie das System deaktivieren;

- Bei einer Beschädigung der Ultraschallsensoren.

Funktionsstörungen

Wenn das System eine Funktionsstörung erkennt, ertönt bei jedem Einlegen des Rückwärtsgangs für ca. drei Sekunden ein Signalton, und in der Instrumententafel erscheint die Meldung „Einparkhilfe prüfen“. Wenden Sie sich an einen Vertragspartner.

Arbeiten/Reparaturen des Systems

- Bei einer Kollision kann die Ausrichtung der Sensoren verstellt und demzufolge deren Funktion beeinträchtigt werden. Deaktivieren Sie die Funktion und wenden Sie sich an eine Vertragswerkstatt.

- Sämtliche Arbeiten (Reparaturen, Austausch usw.) im Einbaubereich der Sensoren müssen fachmännisch ausgeführt werden.

Arbeiten am System dürfen nur von einer Vertragswerkstatt ausgeführt werden.

Störungen des Systems

Bestimmte Bedingungen können die Funktionsweise des Systems stören oder beeinträchtigen, wie z. B.:

- schlechte Witterungsbedingungen (Regen, Schnee, Hagel, Glatteis, usw.);

- bei Exposition gegenüber starken elektromagnetischen Wellen (unter Hochspannungsleitungen usw.);

- bestimmte Arten von Geräuschen (Motorrad, LKW, Druckluftbohrmaschine usw.);

- Anbringen einer nicht kompatiblen Anhängerkupplung (Kugel oder Haken);

- ...

Falschalarm oder keine Warnung

Wenn sich das System nicht normal verhält, deaktivieren Sie das System und wenden sich an einen Vertragspartner.

Einschränkungen des Systems

- Der Bereich um die Sensoren muss sauber und ohne Änderungen bleiben, um die korrekte Funktion des Systems zu gewährleisten.

- Kleine Gegenstände, die sich in der Nähe des Fahrzeugs bewegen (Motorräder, Fahrräder, Fußgänger usw.), werden vom System möglicherweise nicht erkannt.

- Das System erkennt Objekte, die sich zu nahe am Fahrzeug befinden, möglicherweise nicht.

- Das System warnt möglicherweise nicht, wenn sich die anderen Fahrzeuge oder Objekte mit einer deutlich anderen Geschwindigkeit bewegen.

- Wenn sich die Fahrtrichtung während eines Manövers ändert, kann das System beim Melden von Hindernissen langsam sein.

- Wenn das Fahrzeug einen Anhänger zieht, muss der Parkassistent hinten deaktiviert werden.

Deaktivieren der Funktion

Sie müssen die Funktion deaktivieren, wenn:

- der Bereich um die Sensoren wurde beschädigt;

- Das Fahrzeug ist mit einer vom System nicht erkannten Anhängerzugvorrichtung ausgestattet (Kugel, Haken, Adapter usw.).
