DISPLAYS UND ANZEIGEINSTRUMENTE

  • 1
  • 2
  • 3
  • 4
  • 5

Warnung Motoröl-Mindeststand

Beim Anlassen des Motors erscheint an der Instrumententafel ein Warnhinweis, falls der Ölstand bei Minimum liegt. MOTORÖLSTAND: Allgemeines.

Die erste Warnmeldung können Sie ausblenden, indem Sie 1 „OK “ drücken.

Die folgenden Warnmeldungen verschwinden automatisch nach ca. 30 Sekunden.

Instrumententafel mit Anzeige in Meilen

(Möglichkeit der Umstellung auf km/h)

Fahrzeuge ohne Multimedia-Display

- Drücken Sie bei ausgeschalteter Zündung wiederholt 2, bis die Registerkarte „Fahrzeug“ 5 angezeigt wird;

- Drücken Sie wiederholt das Bedienelement 3 oder 4, um zum Menü „Einstellungen“ zu gelangen, und drücken Sie dann 1 „OK “.

- Wiederholen Sie den Vorgang, um auf „INSTR.TAFEL“ zuzugreifen und dann auf „Einheiten“.

Fahrzeuge mit Multimedia-Display

Informationen zur Auswahl des Moduls entnehmen Sie bitte den Multimedia-Anweisungen.

Hinweis: In beiden Fällen zeigt der Bordcomputer nach einem Abklemmen der Batterie automatisch die ursprüngliche Maßeinheit an.

Um in den vorherigen Modus zu wechseln, wiederholen Sie diesen Vorgang.

Weitere Informationen entnehmen Sie bitte der Multimedia-Bedienungsanleitung.

Instrumententafel A

Leuchtet beim Einschalten der Zündung auf. Beim Aufleuchten bestimmter Kontrolllampen erscheinen gleichzeitig Meldungen an der Instrumententafel.

Je nach Fahrzeug können Sie an Ihrer Instrumententafel persönliche Einstellungen bezüglich Inhalt und Farbwahl vornehmen.

Bei Fahrzeugen mit Multimedia-Bildschirm bitte die Geräteanweisungen beachten.

Bei Fahrzeugen ohne Multimedia-Display MENÜ FÜR PERSÖNLICHE EINSTELLUNGEN AM FAHRZEUG.

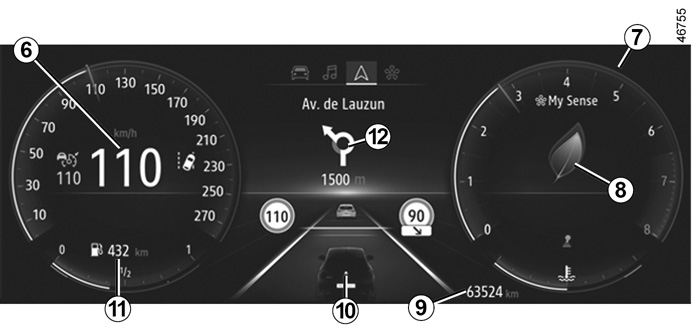

Tachometer 6

Abhängig vom ausgewählten Stil variiert die Anzeige.

Drehzahlmesser 7

(Anzeige × 1000)

Er wird je nach Art der persönlichen Einstellung anders an der Instrumententafel angezeigt Je nach ausgewähltem Stil wird möglicherweise nichts angezeigt.

Warnton für Geschwindigkeitsüberschreitung

Je nach Fahrzeug und Land wird die Kontrolllampe angezeigt und ein Signal ertönt. Das Signal ertönt, sobald das Fahrzeug schneller als 120 km/h fährt. Diese Kontrolllampe leuchtet, solange die Geschwindigkeit des Fahrzeugs über 120 km/h liegt.

Anzeige des Fahrstils 8 EMPFEHLUNGEN ZUR FAHRWEISE, ECO-FAHRWEISE

Gesamt-Streckenzähler 9 BORDCOMPUTER: Fahrparameter

Bordcomputer 10 BORDCOMPUTER: Allgemeines

Voraussichtliche Reichweite der momentanen Tankfüllung 11

Mindestfahrstrecke für die Anzeige: 400 m BORDCOMPUTER: Fahrparameter.

Multimedia-Informationen 12

Je nach Fahrzeug können Sie Informationen vom Multimedia-Bildschirm (Kompass, Telefon, Navigation usw.) anzeigen.

Weitere Informationen entnehmen Sie bitte der Multimedia-Bedienungsanleitung.

Kühlflüssigkeits-Temperaturanzeige 14

Im Normalbetrieb muss die Nadel 14 vor dem Bereich 13 stehen. Bei extremer Belastung kann sie sich diesem Bereich annähern. Gefahr besteht nur, wenn die Kontrolllampe ® aufleuchtet und von einer Meldung an der Instrumententafel sowie einem akustischen Signal begleitet wird.

Kraftstoffstandanzeige 15

Falls sich der Füllstand bei Minimum befindet, leuchtet die in der Anzeige integrierte Kontrolllampe M orange und es ertönt ein akustisches Signal. Tanken Sie baldmöglichst.

Instrumententafel B

Leuchtet beim Einschalten der Zündung auf. Beim Aufleuchten bestimmter Kontrolllampen erscheinen gleichzeitig Meldungen an der Instrumententafel.

Je nach Fahrzeug können Sie an Ihrer Instrumententafel persönliche Einstellungen bezüglich Inhalt und Farbwahl vornehmen.

Bei Fahrzeugen mit Multimedia-Bildschirm bitte die Geräteanweisungen beachten.

Bei Fahrzeugen ohne Multimedia-Display MENÜ FÜR PERSÖNLICHE EINSTELLUNGEN AM FAHRZEUG.

Kühlflüssigkeits-Temperaturanzeige 16

Im Normalbetrieb muss die Nadel 16 vor dem Bereich 17 stehen. Bei extremer Belastung kann sie sich diesem Bereich annähern. Gefahr besteht nur, wenn die Kontrolllampe ® aufleuchtet und von einer Meldung an der Instrumententafel sowie einem akustischen Signal begleitet wird.

Tachometer 18

Abhängig vom ausgewählten Stil variiert die Anzeige.

Warnton für Geschwindigkeitsüberschreitung

Je nach Fahrzeug und Land wird die Kontrolllampe angezeigt und ein Signal ertönt. Dies ertönt, sobald das Fahrzeug 120 km/h überschreitet. Die Kontrolllampe bleibt an, solange die Fahrzeuggeschwindigkeit 120 km/h überschreitet.

Drehzahlmesser 19

(Anzeige × 1000)

Er wird je nach Art der persönlichen Einstellung anders an der Instrumententafel angezeigt Je nach ausgewähltem Stil wird möglicherweise nichts angezeigt.

Anzeige des Fahrstils 20 EMPFEHLUNGEN ZUR FAHRWEISE, ECO-FAHRWEISE.

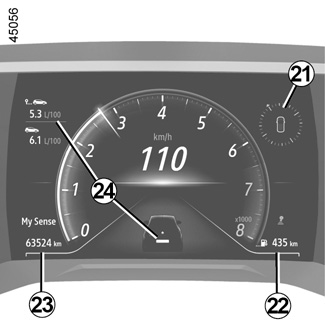

Multimedia-Informationen 21

Je nach Fahrzeug können Sie Informationen vom Multimedia-Bildschirm (Kompass, Telefon, Navigation usw.) anzeigen.

Weitere Informationen entnehmen Sie bitte der Multimedia-Bedienungsanleitung.

Voraussichtliche Reichweite der momentanen Tankfüllung 22

Mindestfahrstrecke für die Anzeige: 400 m BORDCOMPUTER: Fahrparameter.

Gesamt-Streckenzähler 23 BORDCOMPUTER: Fahrparameter

Bordcomputer 24 BORDCOMPUTER: Allgemeines

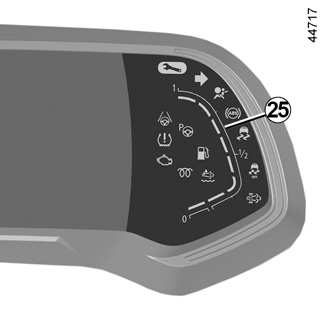

Kraftstoffstandanzeige 25

Falls sich der Füllstand bei Minimum befindet, leuchtet die in der Anzeige integrierte Kontrolllampe M orange und es ertönt ein akustisches Signal. Tanken Sie baldmöglichst.

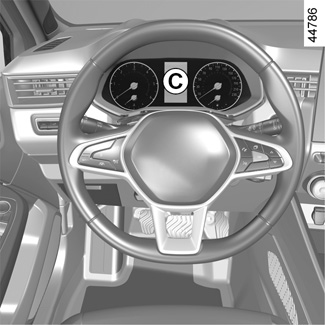

Instrumententafel C

Leuchtet beim Einschalten der Zündung auf. Beim Aufleuchten bestimmter Kontrolllampen erscheinen gleichzeitig Meldungen an der Instrumententafel.

Je nach Fahrzeug können Sie die Farbe der Instrumententafel anpassen.

Bei Fahrzeugen mit Navigationssystem die Bedienungsanleitung der Ausstattung konsultieren.

Fahrzeuge ohne Navigationssystem MENÜ FÜR PERSÖNLICHE EINSTELLUNGEN AM FAHRZEUG.

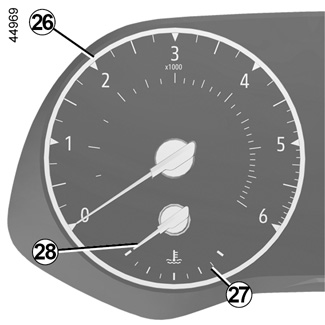

Drehzahlmesser 26

(Anzeige × 1000)

Kühlflüssigkeits-Temperaturanzeige 28

Bei normalem Betrieb sollte sich die Anzeigenadel 28 unterhalb des roten Bereichs 27 befinden. Bei extremer Belastung kann sie sich diesem Bereich annähern. Gefahr besteht nur, wenn die Kontrolllampe ® aufleuchtet und von einer Meldung an der Instrumententafel sowie einem akustischen Signal begleitet wird.

Bordcomputer 29

BORDCOMPUTER: Allgemeines

Voraussichtliche Reichweite der momentanen Tankfüllung 30

Mindestfahrstrecke für die Anzeige: 400 m

BORDCOMPUTER: Fahrparameter

Gesamt-Streckenzähler 31

BORDCOMPUTER: Fahrparameter

Anzeige des Fahrstils 32 EMPFEHLUNGEN ZUR FAHRWEISE, ECO-FAHRWEISE

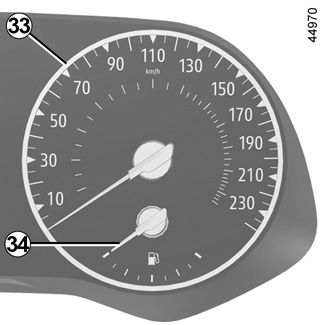

Tachometer 33

Warnton für Geschwindigkeitsüberschreitung

Je nach Fahrzeug und Land wird die Kontrolllampe angezeigt und ein Signal ertönt. Dies ertönt, sobald das Fahrzeug 120 km/h überschreitet. Die Kontrolllampe bleibt an, solange die Fahrzeuggeschwindigkeit 120 km/h überschreitet.

Kraftstoffstandanzeige 34

Falls sich der Füllstand bei Minimum befindet, leuchtet die in der Anzeige integrierte Kontrolllampe M orange und es ertönt ein akustisches Signal. Tanken Sie baldmöglichst.
