LUCI POSTERIORI E LATERALI: sostituzione delle lampadine

  • 1
  • 2
  • 3
  • 4
  • 5

Versione a 5 porte

Luce di posizione 3

Consultate la Rete del marchio.

Accesso ai portalampada 67

Aprite il bagagliaio, rimuovete il coperchio 4 per accedere alla vite 5 e rimuovetela.

Rimuovete il gruppo luci posteriori.

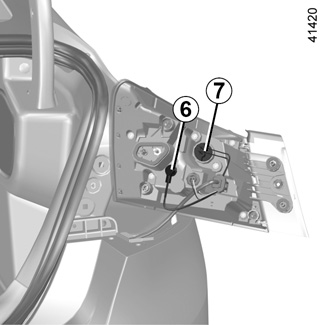

Luce di direzione 2

Ruotate il portalampada di un quarto di giro 7 ed estraete la lampadina.

Tipo di lampadina: PY21W.

Luce di stop 1

Ruotate il portalampada di un quarto di giro 6 ed estraete la lampadina.

Tipo di lampadina: P21W.

Rimontate il portalampada e spingete il gruppo a fondo fino al bloccaggio.

Verificate il corretto bloccaggio della luce.

Serrate la vite 5 e riposizionate il coperchio 4.

Luce di retromarcia

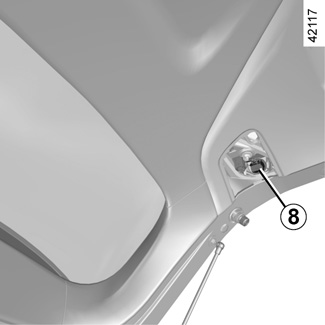

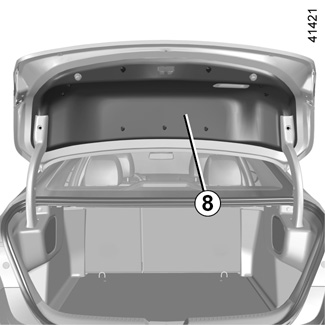

Dal bagagliaio, sganciate il coperchio situato sulla placchetta interna 8 dello sportello del bagagliaio utilizzando un attrezzo tipo cacciavite.

Ruotate il portalampada di un quarto di giro 9 ed estraete la lampadina.

Tipo di lampadina: W16W.

Rimontaggio

Per il rimontaggio, procedete nell’ordine inverso avendo cura di non danneggiare il cablaggio.

Terza luce di stop 10

Consultate la Rete del marchio.

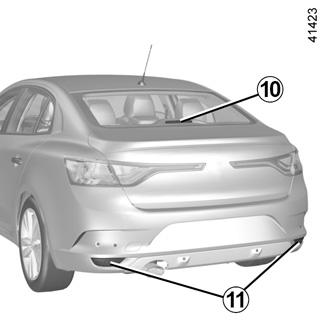

Luci antinebbia posteriori 11

Consultate la Rete del marchio sulla necessità di smontare il paraurti posteriore.

Tipo di lampadina: P21W.

Le lampadine sono sotto pressione e possono scoppiare al momento della sostituzione.

Rischio di lesioni

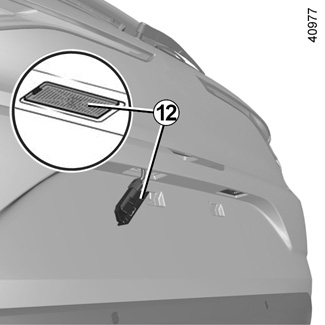

Luci targa 12

- Sganciate la luce 12 servendosi di un attrezzo tipo cacciavite a testa piatta;

- togliete il coperchio della luce per accedere alla lampadina.

Tipo di lampadina: W5W.

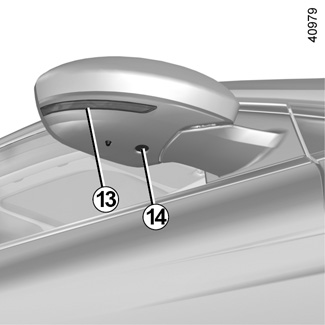

Luce di benvenuto 13 e frecce laterali 14

Consultate la Rete del marchio sulla necessità di smontare il retrovisore.

Le lampadine sono sotto pressione e possono scoppiare al momento della sostituzione.

Rischio di lesioni

Versione station wagon

Luce di stop 1

Rivolgetevi al Rappresentante del marchio.

Luce di posizione 3

Consultate la Rete del marchio.

Accesso al portalampada 6

Aprite lo sportello del bagagliaio, rimuovete il coperchio 4 per accedere alle due viti 5 e svitatele.

Rimuovete il gruppo luci posteriori.

Luce di direzione 2

Ruotate il portalampada di un quarto di giro 6 ed estraete la lampadina.

Tipo di lampadina: PY21W.

Luce di retromarcia

Dal bagagliaio, sganciate il coperchio situato sulla placchetta interna 7 dello sportello del bagagliaio utilizzando un attrezzo tipo cacciavite.

Ruotate il portalampada di un quarto di giro 8 ed estraete la lampadina.

Tipo di lampadina: W16W.

Rimontaggio

Per il rimontaggio, procedete nell’ordine inverso avendo cura di non danneggiare il cablaggio.

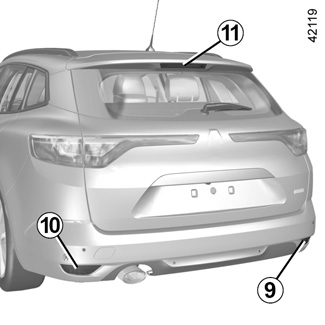

Luce antinebbia posteriore 10

Consultate la Rete del marchio sulla necessità di smontare il paraurti posteriore.

Tipo di lampadina: P21W.

Luce antinebbia posteriore 9

Sganciate lo sportello situato sotto il paraurti posteriore servendovi di un attrezzo tipo cacciavite a testa piatta. Accedete al portalampada, quindi svitatelo ruotandolo verso il centro del veicolo.

Tipo di lampadina: P21W.

Terza luce di stop 11

Consultate la Rete del marchio.

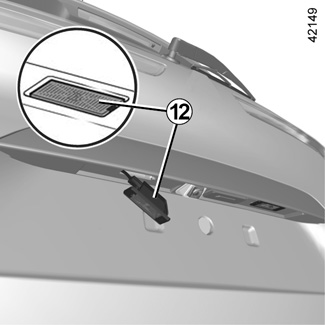

Luci targa 12

- Sganciate la luce 12 servendosi di un attrezzo tipo cacciavite a testa piatta;

- togliete il coperchio della luce per accedere alla lampadina.

Tipo di lampadina: W5W.

Luce di benvenuto 13 e frecce laterali 14

Consultate la Rete del marchio sulla necessità di smontare il retrovisore.

Le lampadine sono sotto pressione e possono scoppiare al momento della sostituzione.

Rischio di lesioni

Versione a 4 porte

Luce di posizione 3

Consultate la Rete del marchio.

Accesso ai portalampada 67

Aprite il bagagliaio, rimuovete il coperchio 4 per accedere alla vite 5 e rimuovetela.

Rimuovete il gruppo luci posteriori.

Luce di direzione 2

Ruotate il portalampada di un quarto di giro 7 ed estraete la lampadina.

Tipo di lampadina: PY21W.

Luce di stop 1

Ruotate il portalampada di un quarto di giro 6 ed estraete la lampadina.

Tipo di lampadina: P21W.

Rimontate il portalampada e spingete il gruppo a fondo fino al bloccaggio.

Verificate il corretto bloccaggio della luce.

Serrate la vite 5 e riposizionate il coperchio 4.

Luce di retromarcia

Dal bagagliaio, sganciate il coperchio situato sulla placchetta interna 8 dello sportello del bagagliaio utilizzando un attrezzo tipo cacciavite.

Le lampadine sono sotto pressione e possono scoppiare al momento della sostituzione.

Rischio di lesioni

Ruotate il portalampada di un quarto di giro 9 ed estraete la lampadina.

Tipo di lampadina: W16W.

Rimontaggio

Per il rimontaggio, procedete nell’ordine inverso avendo cura di non danneggiare il cablaggio.

Terza luce di stop 10

Consultate la Rete del marchio.

Luci antinebbia posteriori 11

Consultate la Rete del marchio sulla necessità di smontare il paraurti posteriore.

Tipo di lampadina: P21W.

Luci targa con lampadine convenzionali 12

(A seconda del veicolo)

- Sganciate la luce 12 servendosi di un attrezzo tipo cacciavite a testa piatta;

- togliete il coperchio della luce per accedere alla lampadina.

Tipo di lampadina: W5W.

Luci targa a LED 13

(A seconda del veicolo)

Rivolgetevi al Rappresentante del marchio.

Luce di benvenuto 14 e frecce laterali 15

Consultate la Rete del marchio sulla necessità di smontare il retrovisore.

Le lampadine sono sotto pressione e possono scoppiare al momento della sostituzione.

Rischio di lesioni
